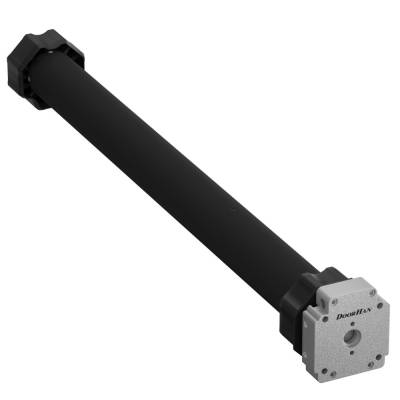

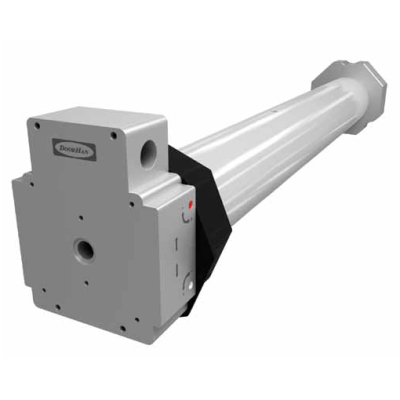

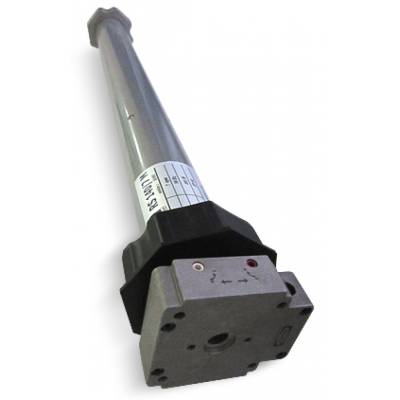

Описание Внутривальный привод RS140/7MKIT с кодом 1313
DoorHan RS140/7MKIT - комплект автоматики для роллетных систем, жалюзи и солнцезащитных маркиз. Устройство оборудовано системой аварийного открывания, открывающей возможность эксплуатировать рольставни при отключенной или отсутствующей электроэнергии.
Внутривальным привод RS140/7M относится к серии 64M, предназначен для автоматизации роллетных систем с полотном массой до 140 килограммов и валом диаметром 102 миллиметра.
Для управления приводом необходимо использовать двухполярные выключатели или дополнительные блоки управления.
Преимущества приводов для роллет DoorHan:
- В комплект привода входят пластины крепления из пластика или металла (в зависимости от модели привода);
- Высокий КПД за счет трехступенчатого планетарного редуктора, шестерни которого выполнены из высокопрочной стали;
- Высококачественная окраска корпуса приводов защищает от коррозии и продлевает срок службы;
- Концевые выключатели обладают высокой точностью и надежностью благодаря металлическим шестерням и осям, устойчивым к износу;
- Металлический корпус привода надежно защищает мотор, редуктор и блок концевых выключателей от различных воздействий.

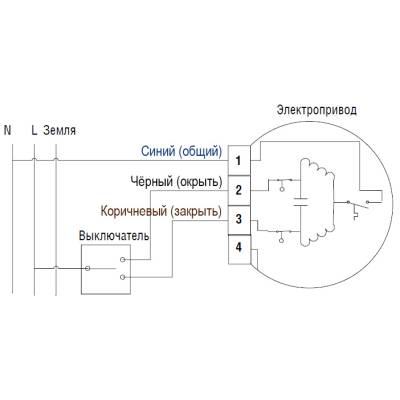

Схема подключения привода RS140/7M DoorHan:
ВНИМАНИЕ:
- Питающее напряжение должно подаваться через блок защиты от перегрузок и короткого замыкания.
- Не подключайте более одного привода к одному выключателю.
- В случае вращения привода не в ту сторону (т.е. закрытии рольставни от кнопки открытия) подключение черного и коричневого кабеля необходимо поменять местами.
- Не подключайте более одного привода к одному выключателю.
- Непрерывное время работы: 4 минуты (до срабатывания термозащиты и временного отключения привода).

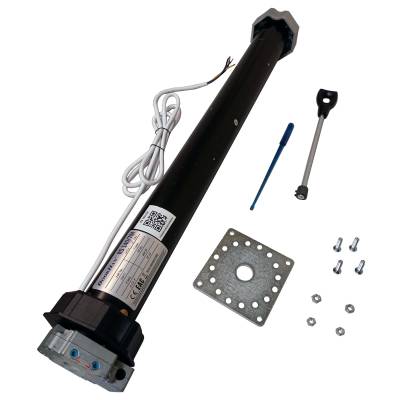

В состав комплекта Внутривальный привод RS140/7MKIT с кодом 1313 входит
- Электропривод внутривальный - 1 шт.
- Монтажная пластина - 1 шт.
- Адаптер внутренний - 1 шт.
- Адаптер внешний - 1 шт.
- Петля - 1 шт.
- Инструкция - 1 шт.
Характеристики Внутривальный привод RS140/7MKIT с кодом 1313
Внешний вид
Форма:
трубчатая
Применение
Применяется:
- для рольворот
Размеры и вес
Диаметр:
64
мм
Технические характеристики
Аварийное открывание (АРУ, NHK):
да
Вид монтажа:
- встроенный
Время нагрева:
4
мин.
Встроенное радиоуправление:
нет
Грузоподъемность:
140
кг
Диаметр:
- Ø 102 мм
Интенсивность использования:
20
%
Максимально оборотов:
22
Максимальное время работы в одном направлении:
4
мин.
Максимальный крутящий момент:
140
Нм
Материал:
- сталь
Напряжение на контактах:
220...240В-50 Гц
Номинальная мощность:
475
Вт
Номинальное напряжение:
230
В
Пылевлагозащита:
IP
44
Скорость вращения:
7
об/мин
Температура эксплуатации:
-60...+55
°C
Тип концевых выключателей:
механические
Габаритные размеры и вес
Длина:
667
мм
Ширина:
102
мм
Высота:
102
мм
Вес:
6,000
кг
Ширина упаковки:
135
мм
Высота упаковки:
135
мм
Длина упаковки:
800
мм
Вес с упаковкой:
6,200
кг
