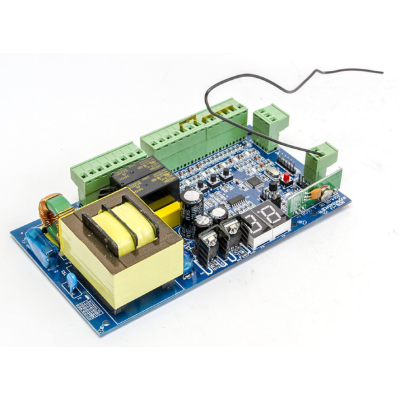

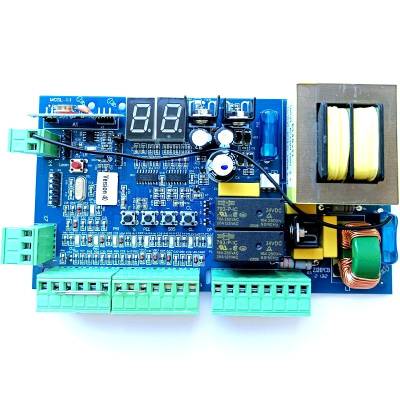

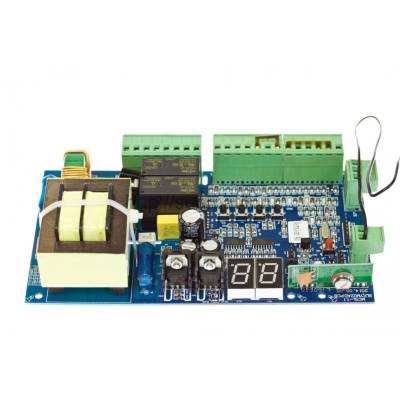

Блок управления AN-MOTORS ASL.038 MCSL-1.1 для приводов откатных ворот серий ASL

MCSL-1.1 - это плата управления для автоматических приводов AN-MOTORS серии ASL, поддерживающая работу в широком диапазоне входного напряжения и имеющая 4 режима работы. Оборудована дисплеем для индикации работы автоматики и двумя предохранителями высоковольтной и низковольтной части (F 6,3A и F 0,8A). Плата позволяет управлять как основными, так и дополнительными функциями воротной автоматики (регулировка скорости и усилия, режим "калитки" - частичного открытия для прохода пешехода, обнаружение препятствий, плавный старт и остановка, фототест - движение только после проверки устройств безопасности). На плате управления расположена радиоплата, работающая на частоте 433,92 МГц и позволяющая хранить в памяти до 20 пультов передатчиков AN-MOTORS AT-4.

Блок управления оборудован интегрированным источником низковольтного напряжения для питания внешних устройств (например, фотоэлементов или универсального радиоприемника) и имеет входы для подключения устройств безопасности (две пары фотоэлементов, сигнальная лампа).

На блоке управления реализованы функции:

• пешеходный проход регулируемой ширины,
• 4 режима работы (в том числе с автозакрытием),
• настройка рабочего усилия,
• отключаемая функция рывка в начале маневра,
• время работы,
• замедление,
• торможение,
• предварительное включение сигнальной лампы,
• режим "фототест".

Для визуализации команд управления и программирования на плату управления установлен дисплей.

Емкость встроенного радиоприемника - 20 пультов (бегущий код). Электродвигатель привода оснащен защитным датчиком температуры для аварийного отключения в случае перегрева обмотки.

Плата MCSL-1.1 позволяет подключить, как напрямую, так и через промежуточное реле следующее дополнительное оборудование и аксессуары:

• Сигнальную лампу AN-MOTORS F5000 или AN-MOTORS F5002;
• Внешний радиоприемник AN-MOTORS AR-1-1500;
• Фотоэлементы безопасности AN-MOTORS P5103;
• Кодовую панель AN-MOTORS DIP;
• Универсальный обогреватель AN-MOTORS AH90;
• Модуль открытия ворот с телефона PAL-ES.

Очистка памяти приемника:

Для стирания пультов нажмите и удерживайте кнопку «Learn» в течение ~8сек, индикатор «LR» блока управления будет гореть во время удержания, после чего погаснет, что означает удаление из памяти радиоприемника блока управления всех внесенных в него кодов.

Запись пультов в приемник:

Для записи пульта нажмите кнопку «Learn» модуля управления, индикатор «LR» модуля управления загорится. Затем нажмите любую кнопку пульта, индикатор «LR» погаснет, после чего снова нажмите туже кнопку пульта, индикатор «LR» моргнет несколько раз и погаснет, что означает запись кода пульта в память радиоприемника модуля управления.

• перед первым программированием пультов, очистите память радиоприемника от записанных ранее кодов пультов.
• перед записью пульта выньте разъем Х4 с антенной. После записи пульта вставьте разъем Х4 на место.
• если пульт утерян, во избежание несанкционированного проникновения на территорию, необходимо стереть все коды из памяти радиоприемника блока управления и заново запрограммировать все пульты.

Основные клеммные колодки:

• X1 колодка подключения сети, электродвигателя и проблесковой лампы;
• X4 колодка подключения антенны радиоуправления;
• X7 колодка подключения выключателей конечных положений;
• X8 колодка подключения управляющих устройств, устройств безопасности, питание дополнительных устройств (аксессуары).
