3199ZBX6 плата блока управления ZBX6 для привода откатных ворот BX-64, BX-68
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание платы с кодом 3214

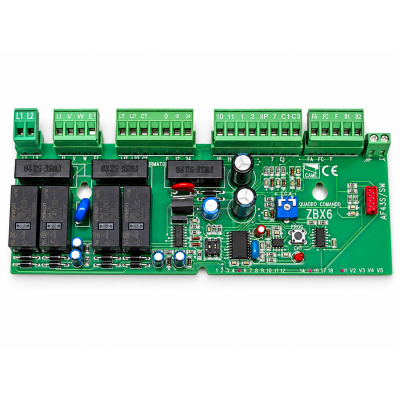

CAME 3199ZBX6 — запасная электронная плата управления ZBX6 для приводов откатных ворот CAME BX-64 и BX-68. Плата управляет работой электропривода и предусматривает подключение устройств управления и безопасности.
- Модель платы — ZBX6.
- Артикул — 3199ZBX6.
- Предназначена для приводов CAME BX-64 и BX-68.
- Напряжение питания — 230 В AC.
- Предусмотрено подключение фотоэлементов и концевых выключателей.
- Выход для аксессуаров — 24 В AC, до 20 Вт.
- Предусмотрено подключение сигнальной лампы.
В состав комплекта платы с кодом 3214 входит
- 3199ZBX6 плата блока управления - 1 шт.
Характеристики платы с кодом 3214
Применение
Назначение:
- для ремонта привода откатных ворот
- управление воротами
Применяется:
- для привода откатных ворот
Технические характеристики
Время автоматического закрывания:
3-140
сек
Время работы:
80
сек
Электрические характеристики
Количество фаз:
однофазный
Напряжение питания:
- 230 В
Питание аксессуаров:
24
В
Питание от:
сети 220
В
Предохранитель:
- предохранители линии: 2×5 А
- предохранитель аксессуаров: 1 А
Управление
Встроенное радиоуправление:
нет
Монтаж и соединения
Монтаж:
- встраиваемый
Прочее
Запчасть для приводов:
- BX-64
- BX-68
Сопутствующие товары для платы с кодом 3214
Способ применения платы с кодом 3214
- Плата управления CAME ZBX6 применяется в приводах откатных ворот CAME BX-64 и BX-68.
- Используется для управления работой электропривода и подключённых устройств автоматики ворот.
- Плата устанавливается внутрь совместимого привода и подключается в соответствии со схемой конкретной автоматики CAME.
Важно
Перед выполнением работ с платой необходимо отключить электропитание оборудования. Монтаж, подключение и настройку следует выполнять по инструкции для привода и платы ZBX6.
