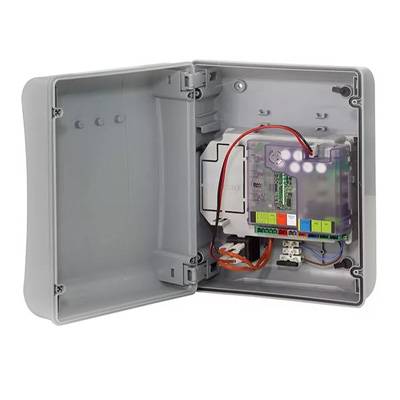

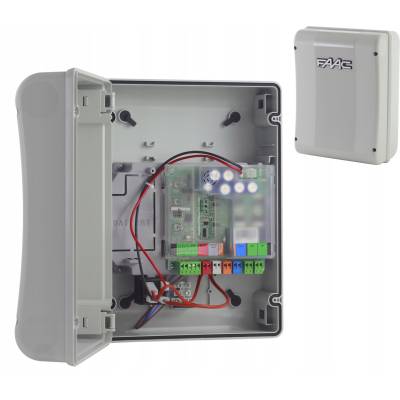

Описание Блок управления Е024 S с кодом 790286
AAC E024S (790286) - это плата управления в корпусе, с возможностью подключения приводов на 24В, фотоэлементов c технологией BUS 2EASY и радиоприёмников XF. Может управлять одним или двумя приводами для распашных ворот.
Преимущества платы управления FAAC E024S:
- 7 основных режимов работы
- Настраиваемое время паузы (от 0 до 9мин 50сек)
- Фиксированное время работы (5 мин)
- Регулировка скорости работы привода (низкая/высокая)
- Запоминание устройств BUS 2EASY
- Возможность подключения внешнего освещения (время работы - 90 сек)
- Задержка створки при закрывании
- Самовосстанавливающийся предохранитель
Плата поддерживает 2 уровня настройки функций работы приводов:
- базовый (тип привода и усилие двигателей (с помощью DIP-переключателей), выбор режима работы, время паузы, обучение (программирование таймера), выбор скорости работы привода, функция Анти-краш).
- расширенный (функция Анти-ветер, реверсивная тяга (обратный реверс), чувствительность к препятствиям, задержка при открытии/закрытии).
Плата управления FAAC E024S позволяет подключить следующее дополнительное оборудование и аксессуары:
- Сигнальную лампу FAAC LED или XLED
- Внешнюю антенну FAAC 433MHz или 868MHz
- Переключатель замковый FAAC T10E
- Беспроводную кодовую клавиатуру XKP W 868
- Радиоприемники XF
- Фотоэлементы безопасности c технологией BUS 2EASY - FAAC XP 20B D
Важно знать! Благодаря использованию новых технологий OMNIDEC и BUS 2EASY электронная плата E024S совместима только с приёмниками XF 433/XF 868 и фотоэлементами XP 20B D. Для подключения релейных фотоэлементов необходим адаптер XIB.
В состав комплекта Блок управления Е024 S с кодом 790286 входит
- Корпус блока управления - 1 шт
- Плата блока управления - 1 шт.
- Инструкция - 1 шт.
Характеристики Блок управления Е024 S с кодом 790286
Особенности
Аварийный источник питания:
нет
Применение
Применяется:
- для распашных ворот
Прочее
Входные разъемы:
- электропитание аккумулятора - модуль приемника XF433 или XF868
Входы на клеммной колодке:
Открыть A - Открыть B - Стоп - BUS (I/O)
Выходы на клеммной колодке:
Приводы - Сигнальные лампы - Электропитание аксессуаров - Электрозамок - Контакт лампы дополнительного освещения (90 сек, пост.)
Модель привода:
- 390
- 391
- 413
- 415
- 770
- S418
- S450H
- S700H
Программируемые функции:
- режим работы (A, E, AP, EP, A1, B, C), скорость (высокая/низкая)*
Функции:
- программирование с помощью кнопок
Функции определения:
время автоматического закрывания - задержка второго привода при закрывании
Технические характеристики
Разблокирование:
индивидуальный ключ
Тип встроенных радиоканалов:
DS, SLH, RC / LC (макс. 250 каналов)*
Технические характеристики
Время задержки закрывания:
1-10
сек
Время задержки открывания:
1-10
сек
Время паузы:
1-600
сек
Время предварительного мигания:
3
сек
Время работы:
300
сек
Диапазон рабочих температур:
-20...+55
°С
Класс защиты:
IP
54
Количество приводов:
2
Максимальная мощность:
300
Вт
Максимальное потребление тока аксессуарами:
(+=24В) 250
мА
Максимальное потребление тока аксессуарами с шинным подключением:
400
мА
Максимальный выход вспомогательного оборудования:
- 24 В
Максимальный ток двигателей:
2
А
Питание:
230
В
Плавкие предохранители:
F1 = самовосстанавливающийся - F2 = T2A-250 В
Потребление тока:
0,4
А
Потребляемая мощность:
4
Вт
Радиоприемник:
приобретается отдельно
Электрические характеристики
Максимальная мощность привода:
150х2
Вт

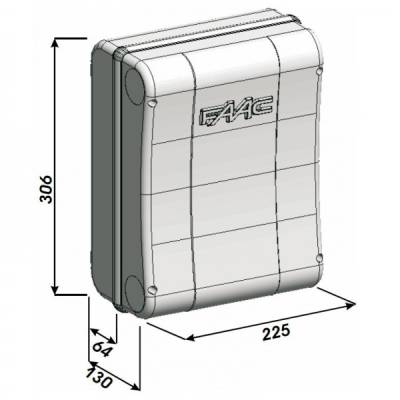

Габаритные размеры
Длина:
130
мм
Ширина:
225
мм
Высота:
306
мм
