GENIUS плата управления для распашных ворот Brain15, 6100263
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Brain 592 предназначен для управления двумя приводами с концевыми выключателями с напряжением питания 220
Преимущества платы управления GENIUS BRAIN 15:
- 7 основных режимов работы
- Настраиваемое время паузы (от 0 до 9мин 50сек)
- Фиксированное время работы (5 мин)
- Регулировка скорости работы привода (низкая/высокая)
- Запоминание устройств BUS G-WAY
- Возможность подключения внешнего освещения (время работы - 90 сек)
- Задержка створки при закрывании
- Возможность подключения резервной батареи
- Самовосстанавливающийся предохранитель
Плата поддерживает 2 уровня настройки функций работы приводов:
- базовый (тип привода и усилие двигателей (с помощью DIP-переключателей), выбор режима работы, время паузы, обучение (программирование таймера), выбор скорости работы привода, функция Анти-краш).
- расширенный (функция Анти-ветер, реверсивная тяга (обратный реверс), чувствительность к препятствиям, задержка при открытии/закрытии).
Важно знать! Благодаря использованию технологии BUS G-WAY электронная плата GENIUS BRAIN 15 совместима только с фотоэлементами GENIUS VEGA BUS. Для подключения релейных фотоэлементов необходим адаптер-переходник.
- Brain 15 блок управления для 2 моторов 24В - 1 шт.
- Паспорт - 1 шт.
- для распашных ворот
- сигнальная лампа
- фотоэлементы
- электрический замок
- G-BAT 324
- G-BAT 324 ENV
- G-BAT 424
- комплект энкодеров PROCoder G-Bat
- остановка BUS (I/O)
- открытие А
- открытие В
- накладной
- проводное
- режимы управления
- скорость
- автоматический
- полуавтоматический пошаговый
- 0,1 А
- подключаемых к шине BUS 0,4 А
- проводное

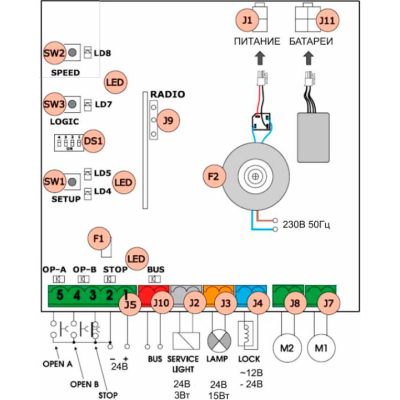

Плата управления GENIUS BRAIN 15 снабжена встроенным 2-х канальным декодером. Посредством дополнительного приемного модуля (разъем J9) и подключения радиоприемников 3PIN, возможно использование пультов с кодировками JLC или RC.
Пульты могут использовать сразу оба канала:
- OPEN A (полное открытие).
- OPEN B (частичное открытие).
Запись пультов JLC:
1. На пульте нажмите одновременно кнопки P1 и P2.
- светодиод на пульте начнет мигать.
2. Отпустите кнопки.
3. На плате нажмите кнопку LOGIC (SW3) или SPEED (SW2) для того, чтобы записать пульт в память канала для полного открытия (OPEN A) или частичного открытия (OPEN B) соответственно и удерживая её нажмите кнопку SETUP (SW1).
- соответствующий светодиод начнет медленно мигать в течении 5 сек.
4. Отпустить обе кнопки.
- в течении этих 5 секунд, пока мигает светодиод, нажмите и удерживайте нужную кнопку на пульте (светодиод на пульте загорится постоянным светом).
- светодиод на плате управления загорится постоянным светом и через 1 секунду погаснет, сигнализируя о окончании запоминания.
5. Отпустить кнопку пульта.
6. Нажмите два раза подряд кнопку на запоминаемом пульте для того, чтобы завершить сохранение.
- автоматическое устройство выполнит цикл открытия створок.
Последующие пульты добавляются путем копирования от MASTER пульта!
Запись пультов RC:
1. Нажмите кнопку LOGIC (SW3) или SPEED (SW2) для того, чтобы записать пульт в память канала для полного открытия (OPEN A) или частичного открытия (OPEN B) соответственно и удерживая её нажмите кнопку SETUP (SW1).
- соответствующий светодиод начнет медленно мигать в течении 5 сек.
2. Отпустить обе кнопки.
3. В течении этих 5 секунд нажмите выбранную кнопку на пульте RC.
- соответствующий светодиод загорится постоянным светом на 1сек. и погаснет, указывая на осуществление запоминания, чтобы затем возобновить мигание еще на 5сек., во время которого можно занести в память следующий пульт.
4. Чтобы добавить дополнительные пульты, повторите операцию.
Удаление пультов из памяти
1. Нажмите кнопку LOGIC (SW3) или SPEED (SW2) и удерживая её, нажмите кнопку SETUP (SW1) на 10 секунд.
- соответствующий светодиод начнет мигать 5 секунд, а затем продолжит мигать быстрее в течении следующих 5 секунд.
- затем оба светодиода загорятся постоянным светом на 2 секунды, подтверждая удаление всех пультов из памяти платы.
2. Отпустите обе кнопки.
Примечание: эта операция НЕОБРАТИМА. Все пульты и коды на каналах OPEN A и OPEN B будут удалены из памяти.
