Подойдет ли этот IP-монитор к вызывной панели или подъездному домофону
Ниже - практичный, “без магии” разбор ключевого вопроса: подойдет ли IP-монитор к вашей вызывной панели или к подъездному домофону, и что нужно, чтобы все реально заработало. Все тезисы опираются на официальные стандарты и документацию производителей.

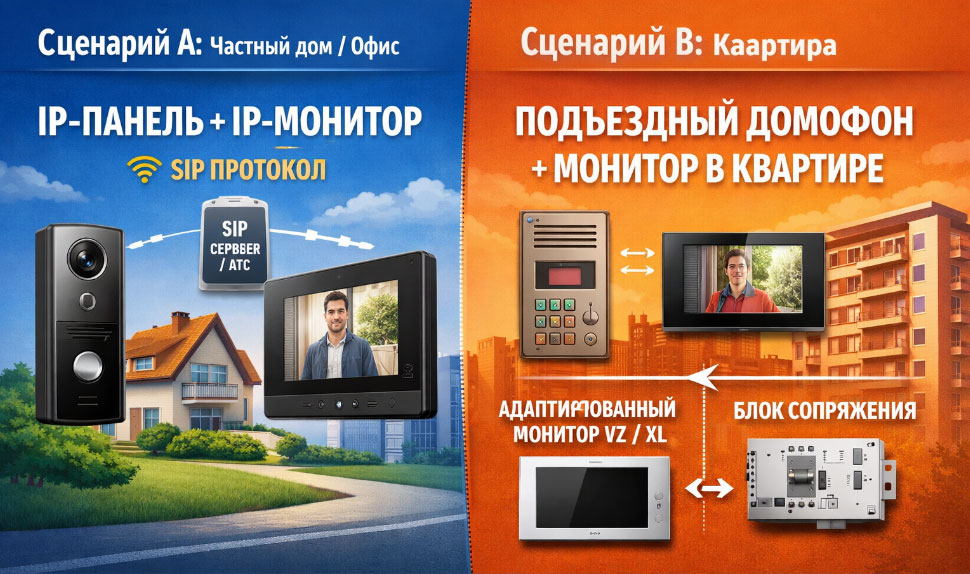

1) Сначала главное: IP-монитор - это два разных сценария
Сценарий A. Частный дом / офис: IP-панель + IP-монитор
Тут вопрос сводится к тому, на каком протоколе они общаются и как организован вызов (напрямую или через SIP-сервер/АТС). SIP - это стандартный протокол сигнализации для установления сеанса связи.
Сценарий B. Квартира:подъездный домофон + ваш монитор в квартире
Тут часто “ломается логика”: подъездная система нередко не IP, а координатная или цифровая (в терминах домофонии). Для стыковки с квартирным видеодомофоном/монитором обычно нужен адаптированный монитор или модуль/блок сопряжения.
Дальше - по каждому сценарию.
2) Совместимость IP-монитора с IP-вызывной панелью: что проверить до покупки
2.1. SIP - “общий язык” для вызовов (и самый частый путь к совместимости)
Если и монитор, и панель поддерживают SIP, то шанс совместимости обычно высокий: устройства могут регистрироваться как SIP-абоненты и совершать вызовы через SIP-сервер/АТС или похожую инфраструктуру. Производители IP-домофонии прямо описывают настройку нескольких SIP-аккаунтов и сценарии регистрации.
Что именно нужно для SIP, по-людски:
- адрес SIP-сервера (IP/домен),
- порт,
- логин/имя регистрации,
- пароль,
- номер/ID абонента (куда “звонить”).
Если у вас SIP-сервера нет, есть варианты:
- использовать IP-домофонию в рамках экосистемы одного бренда (часто проще),
- поднять PBX/АТС (Asterisk и аналоги) - это уже “инженерный путь”, но дает гибкость.
Даже при SIP-совместимости могут отличаться детали реализации (кодеки, DTMF для открытия, типы уведомлений). Поэтому SIP - необходимое условие для кросс-бренд сценариев, но не “100% гарантия без проверки”.
SIP описан как протокол сигнализации для установления/изменения/завершения сессий.

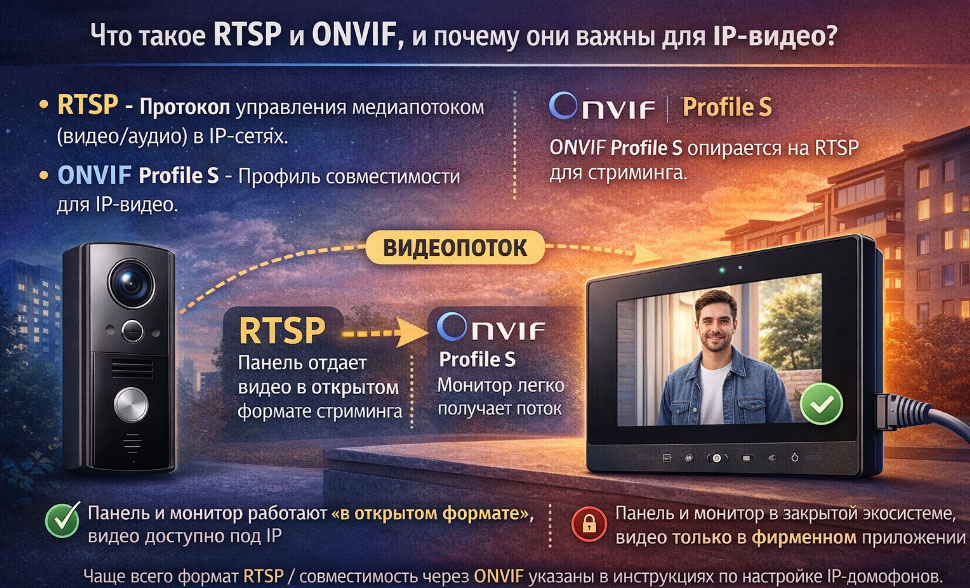

2.2. Видео: RTSP и ONVIF - что это и почему влияет
С вызовом по SIP можно “подружиться”, но дальше часто всплывает второе: картинка.
- RTSP - стандартный протокол управления медиапотоком (видео/аудио) в IP-сетях.
- ONVIF Profile S - профиль совместимости для IP-видео, где описаны возможности клиента/устройства по получению видеопотока, в том числе в связке с потоковым вещанием.
- ONVIF-спеки прямо опираются на RTSP для стриминга и описывают поведение RTSP-сессий.
На практике это означает:
- если панель умеет отдавать видео по RTSP и/или заявляет ONVIF-совместимость, монитору проще “забрать” поток (или его проще интегрировать через сторонние системы);
- если панель и монитор живут в закрытой экосистеме, возможны ограничения (видео есть только “внутри” приложения/сервиса производителя).
У производителей это часто описано прямым текстом: например, в конфигурации IP-интеркомов встречается настройка ONVIF/RTSP и включение RTSP-сервера для аудио/видео стриминга.
2.3. Открытие замка: не только “кнопка”, но и способ передачи команды
Даже когда звонок идет и видео есть, третий сюрприз - открытие двери/замка:
- у панелей есть релейный выход,
- команда открытия может идти по SIP (DTMF/события) или по внутреннему протоколу производителя.
Это не “страшно”, но это пункт, который нужно сверить по документации конкретных моделей (иначе будет классика: “вижу гостя, говорю с гостем, дверь не открывается”).

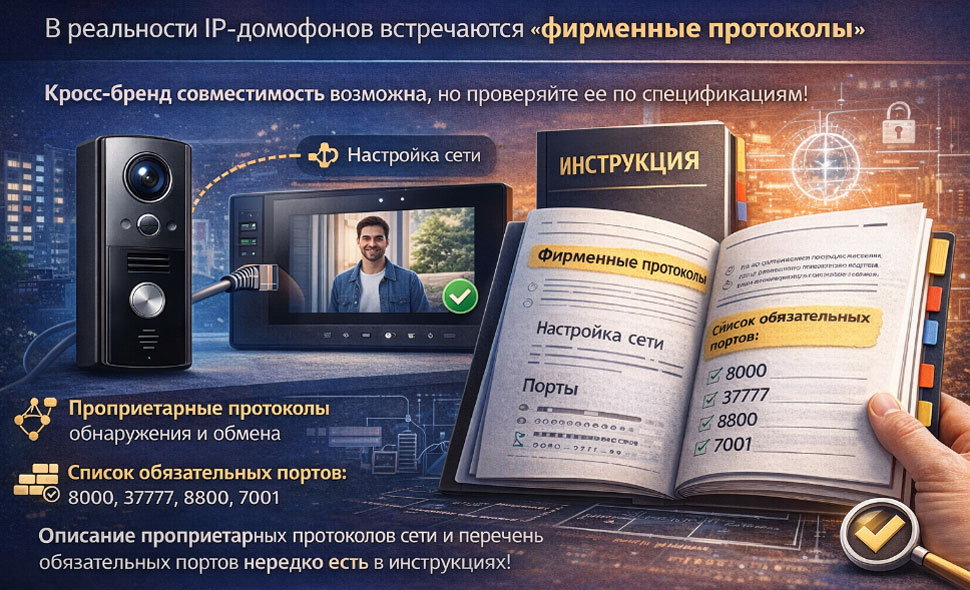

2.4. Реальность рынка: кроме стандартов бывают “фирменные протоколы”
Даже у серьезных производителей помимо SIP/ONVIF встречаются фирменные механизмы обнаружения/работы в сети. Например, в руководствах по IP-интеркомам упоминаются проприетарные протоколы обнаружения устройств в сети и перечни обязательных портов для нормальной работы.
Это нормально. Просто вывод такой: кросс-бренд совместимость возможна, но ее надо подтверждать по спецификациям, а не “на глаз”.
3) Совместимость IP-монитора с подъездным домофоном
Главная мысль: подъездный домофон - это не всегда IP. В многоквартирных домах распространены системы, которые в быту называют:
- координатные,
- цифровые.
И вот тут появляются два правильных пути.
Путь 1. Адаптированный монитор под ваш тип подъездной системы
Производители прямо маркируют версии мониторов под типы подъездных систем. Например, у TANTOS:
- VZ - под координатные системы типа Cyfral, Eltis, Metakom, Vizit и аналоги,
- XL - под цифровые системы типа Laskomex, Raikman, Marshal, Keyman и аналоги.
Если вы выбираете монитор “для квартиры с подъездным домофоном”, это ключевой фильтр. Ошибка номер один - купить “не ту” версию (VZ вместо XL или наоборот).
Путь 2. Модуль/блок сопряжения (адаптер) между квартирным устройством и подъездом
Если монитор/видеодомофон не адаптирован под вашу подъездную систему, используют модуль сопряжения. Производители модулей прямо описывают назначение: подключить индивидуальный видеодомофон к линии подъездного домофона определенных цифровых систем адресации для приема вызова и открытия двери.
Важная деталь: модули бывают под разные типы подъездных систем. Нельзя брать “любой блок сопряжения” - нужно попадание по типу домофона/линии.
4) Что конкретно нужно, чтобы “все заработало”

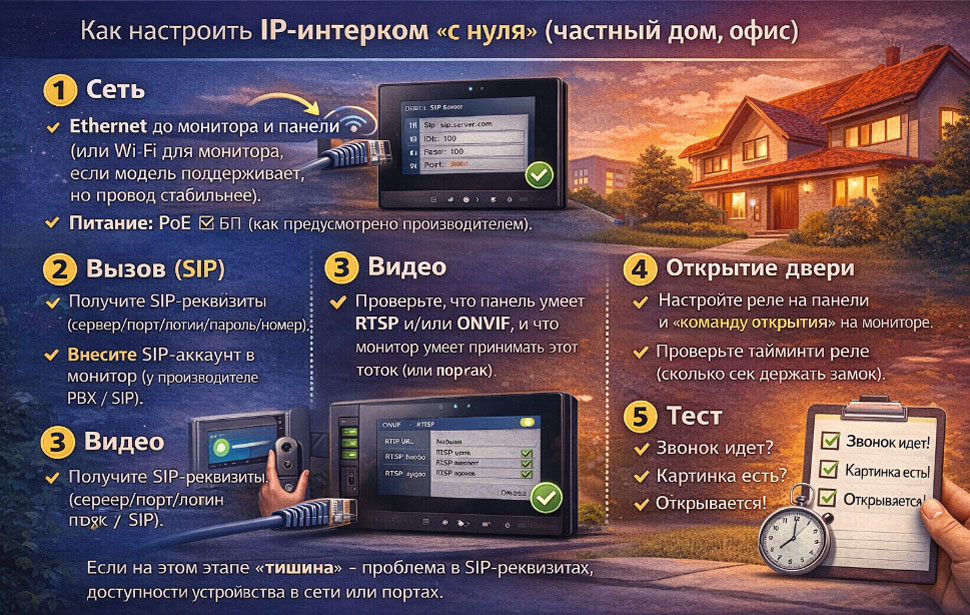

4.1. Если у вас IP-панель + IP-монитор (частный дом/офис)
1. Сеть
- Ethernet до монитора и панели (или Wi-Fi для монитора, если модель поддерживает, но провод стабильнее).
- Питание: PoE или блок питания (как предусмотрено производителем).
- IP-адресация: оба устройства должны быть доступны в одной сети (хотя бы на этапе настройки).
2. Вызов (SIP)
- Получите SIP-реквизиты (сервер/порт/логин/пароль/номер).
- Внесите SIP-аккаунт в монитор (у производителей это обычно отдельный раздел PBX/SIP).
- Внесите SIP-аккаунт(ы) в панель (или настройте направление вызова на номер монитора/абонента).
3. Видео
- Проверьте, что панель умеет RTSP и/или ONVIF, и что монитор умеет принимать этот поток (или хотя бы работать в связке производителя).
- Включите RTSP/ONVIF по инструкции производителя (в ряде систем это отдельная вкладка ONVIF/RTSP).
4. Открытие двери
- Настройте реле на панели и “команду открытия” на мониторе (DTMF/кнопка/сценарий).
- Проверьте тайминги реле (сколько секунд держать замок).
5. Тест
- Звонок идет?
- Картинка есть сразу или через 1-2 секунды?
- Открытие срабатывает с первого раза?
Если на этом этапе “тишина” - почти всегда проблема в SIP-реквизитах, сетевой доступности или портах/файрволе.
4.2. Если у вас подъездный домофон + монитор в квартире
1. Определите тип подъездной системы
- Самый надежный путь - узнать у обслуживающей организации/у домофонной компании.
- Второй путь - по совместимости мониторов: производители прямо перечисляют типы систем для VZ/XL.
2. Выберите один из двух вариантов:
- Адаптированный монитор VZ или XL (в зависимости от подъезда). или
- Модуль сопряжения, который поддерживает вашу систему (это будет указано в руководстве/инструкции).
3. Проверьте, что вам нужна еще и видеокартинка подъезда
Иногда подъездный домофон дает только аудио, а “видео подъезда” - отдельная история (камера, коммутатор, формат сигнала). Это влияет на ожидания: можно получить вызов и открытие, но не получить видео, если его физически нет в системе.
4. Монтаж
Здесь я буду старомоден (и это тот случай, когда традиции правы): подъездные линии и сопряжение лучше делать руками специалиста. Ошибка в подключении - и проблемы будут у вас и у соседей.

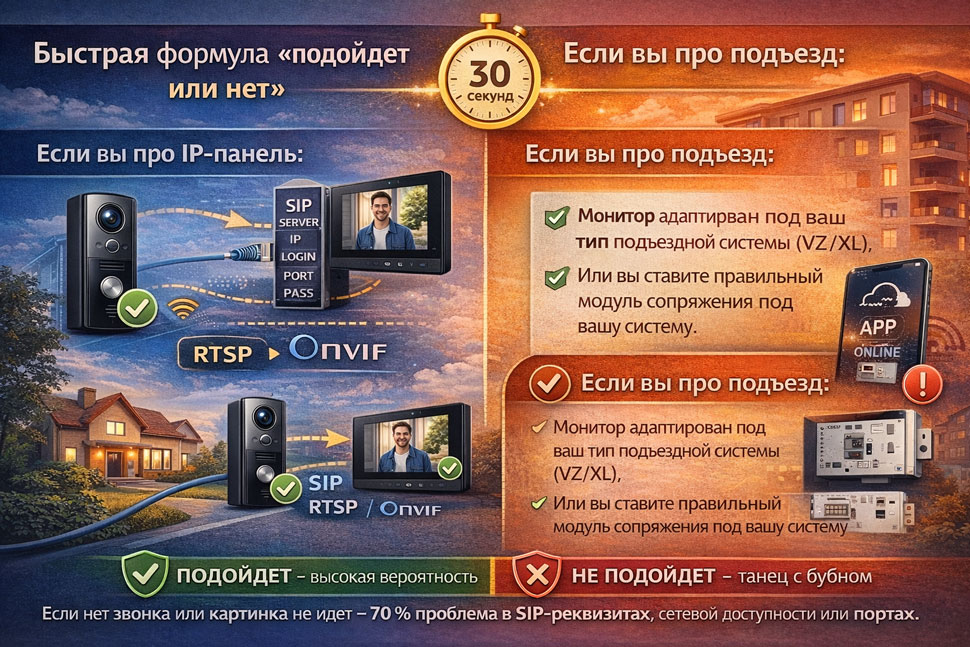

5) Быстрая формула “подойдет или нет”
Если вы про IP-панель:
Подойдет с высокой вероятностью, если:
- монитор и панель поддерживают SIP (для вызовов),
- по видео есть RTSP/ONVIF или подтвержденный способ получить поток.
Не подойдет или будет “танец с бубном”, если:
- панель работает только в закрытой экосистеме без SIP/открытых интерфейсов,
- видео доступно только в фирменном приложении.
Если вы про подъезд:
Подойдет, если:
- монитор адаптирован под ваш тип подъездной системы (VZ/XL),
- или вы ставите правильный модуль сопряжения под вашу систему.
6) Какие данные подготовить для ответа по совместимости
Чтобы проверить совместимость “без гаданий”, вам достаточно собрать:
- модель и ревизию IP-панели,
- модель монитора,
- сценарий: частный дом или квартира с подъездом,
- если квартира - какая система подъезда (координатная или цифровая, либо бренд из списка VZ/XL),
- хотите ли вы: только звонок/аудио, или обязательно видео, или еще и переадресацию на смартфон.
