Как подобрать трубку к аудиодомофону
Совместимость аудиодомофона с вашей подъездной системой зависит от трёх факторов: типа системы (аналоговая 4+N, цифровая 2-проводная шина, IP), марки/протокола подъездной панели и количества жил в уже проложенной проводке. Универсальные трубки, как правило, подходят к аналоговой 4+N, а для цифровых систем нужна трубка того же протокола (или адаптер).

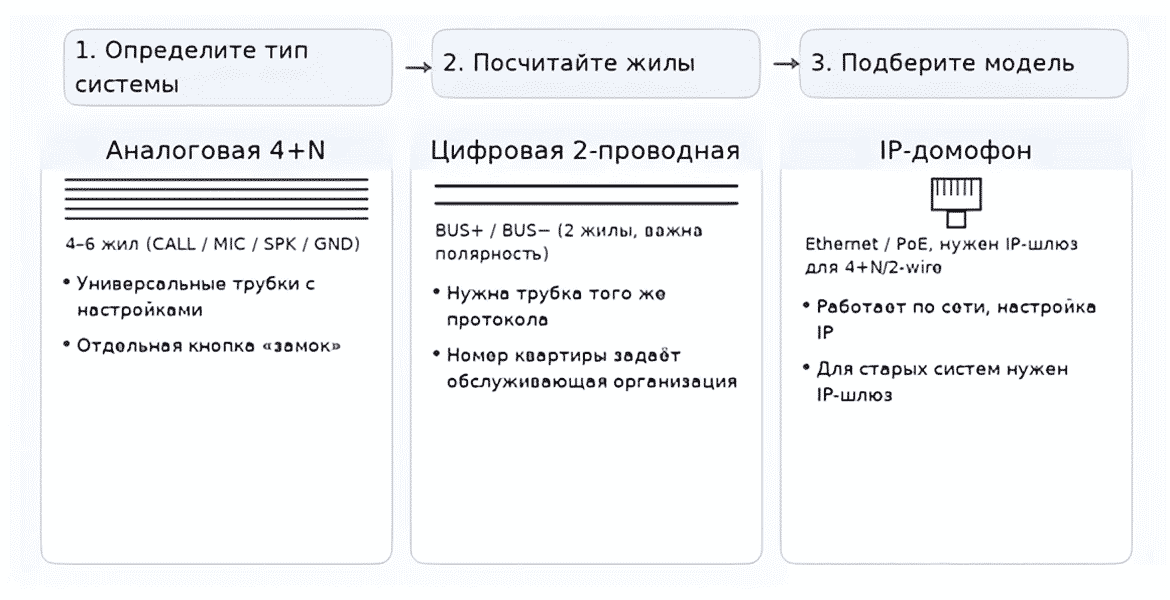

Подбор совместимой трубки домофона
1) Определите тип системы. Посмотрите марку и модель подъездной вызывной панели у входа или контроллера в щите. Если в квартиру приходит 2 провода — чаще всего цифровая шина. Если 4–6 проводов — обычно аналоговая 4+N (координатная).
2) Посчитайте жилы. Снимите старую трубку и посчитайте именно подключённые провода на клеммах (по цветам не ориентируйтесь).
3) Подберите модель по типу и протоколу. Для 4+N берите универсальную трубку с настройками (джамперы/резисторы). 2-проводной цифровой — трубку той же системы/протокола; иногда требуется фирменный адаптер.
Как определить тип домофона
По количеству жил
- 2 жилы → вероятнее цифровая шина (важна полярность, BUS+/BUS−).
- 4–6 жил → чаще аналоговая 4+N (отдельные линии «вызов», «общий», «разговор», «замок» и т. д.).
По маркировке клемм старой трубки
- CALL/RING, MIC, SPK, GND, DOOR/LOCK — признак аналоговой 4+N.
- BUS+/BUS− — признак цифровой 2-проводной.
Совместимость трубок домофонов
| Тип подъездной системы | Проводка в квартире | Признаки на клеммах/в разводке | Что покупать |
|---|---|---|---|
| Аналоговая 4+N (координатная) | 4–6 жил | Отдельные клеммы: CALL/RING, MIC, SPK, GND, DOOR/LOCK | Универсальная аудиотрубка 4+N с настройками |
| Цифровая 2-проводная (шина) | 2 жилы | BUS+ / BUS−, важна полярность; номер квартиры задаётся программно | Трубка того же протокола/системы; иногда нужен адаптер |
| Видеодомофон как аудио | 4+N или 2-проводная + видео | Отдельный видеокабель/коаксиал; аудио соответствует типу системы | Совместимая аудио-трубка по типу системы |
| IP-домофон | Витая пара (иногда PoE) | Подключение через свитч/роутер, настройка по сети | Не совместим напрямую без IP-шлюза |
Решение проблем с трубкой домофона
- Старая 4-проводная трубка вышла из строя → универсальная 4+N, выставьте перемычки по инструкции. В большинстве случаев замена без переделки проводки.
- В подъезде цифровая система, а «случайная» 2-проводная трубка «молчала» → нужна модель строго под этот протокол (или фирменный адаптер)..
- Кнопка открытия не срабатывает → в 4+N проверьте правильность подключения контакта «замок» (иногда нужна перемычка на общий). Электромагнитные замки помогут решить проблему при корректной установке.
- Звонок слишком громкий/тихий → в универсальных трубках настройте потенциометр громкости и/или джамперы «тип вызова» (AC/DC).
Замена квартирной трубки домофона
Подробнее о выборе: Какой домофон лучше выбрать
Чтобы аудиодомофон работал корректно, определите тип подъездной системы и число жил, затем подберите модель под конкретный протокол (для 2-проводной шины) или универсальную 4+N (для аналоговой проводки).
Нужна помощь с подбором? Для правильного подбора замены нам потребуется:
- Фото вашей старой трубки с видными клеммами и подключёнными проводами.
- Марка/модель подъездной панели у входа (или фото шильдика).
- Количество подключённых жил в квартире и маркировка клемм.
- Примерный год установки домофона (помогает понять поколение системы).
Замена квартирной трубки обычно не требует вмешательства в общeдомовое оборудование. В цифровых системах номер квартиры и права доступа назначает обслуживающая организация. Если после замены трубка не регистрируется в системе или не открывает дверь, обратитесь в управляющую компанию/службу домофона для перепривязки абонентского устройства.
