Как подключить квартирный видеодомофон к подъездному домофону
Если вы меняете обычную трубку на видеодомофон, цель понятная: чтобы монитор принимал вызов с подъезда, давал нормальный разговор и открывал подъездную дверь с кнопки. В большинстве домов это решается через блок сопряжения - модуль, который “переводит” сигналы подъездной системы в формат, понятный квартирному видеомонитору.
Без корректно подобранного модуля часто получается “полу работа”: звонок есть, а дверь не открывается, или все работает нестабильно. Это не “брак монитора”, а типичная ошибка на стыке двух систем.

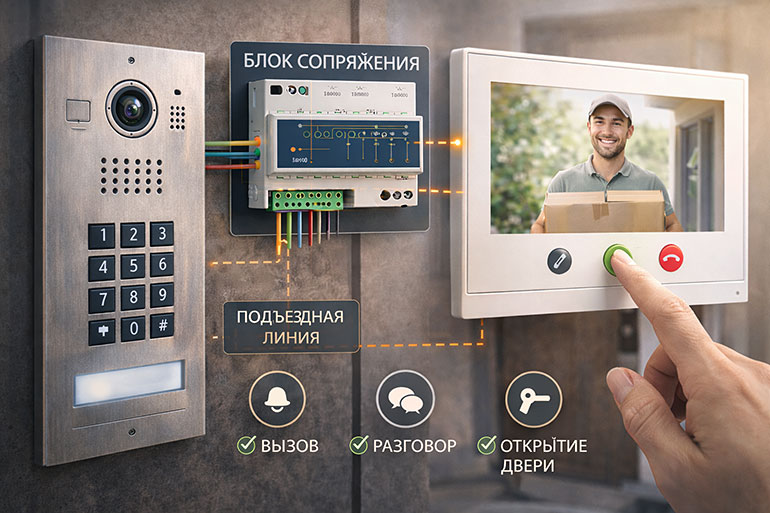

Зачем нужен блок сопряжения и что он делает
Подъездный домофон - это многоквартирная система со своей адресацией абонентов. Квартирный видеомонитор - отдельное устройство, которое обычно рассчитано на стандартные сигналы вызова, аудио и управления замком.
Блок сопряжения устанавливается между подъездной линией и вашим монитором и обеспечивает три ключевые функции:
- корректную передачу вызова с подъездной панели на видеомонитор
- двусторонний разговор без срывов режима
- корректную команду “Открыть” на подъездный замок
Именно поэтому правильный модуль - это не “доп. аксессуар”, а часто обязательный элемент, если вы хотите, чтобы все работало как ожидается.

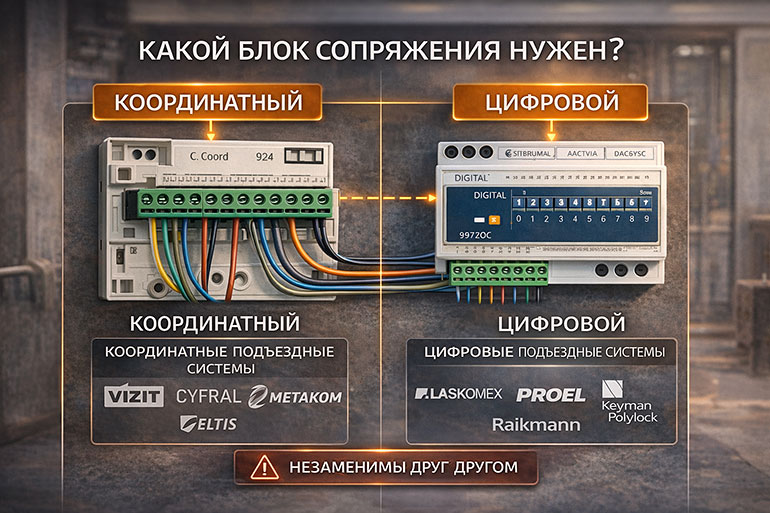

Координатный или цифровой - какой блок сопряжения нужен
Здесь главное правило простое и железное: тип блока выбирают по типу подъездной системы, а не по модели монитора.
Координатный блок сопряжения
Нужен, если в доме установлена координатная подъездная система. В документации и официальных карточках модулей производители обычно указывают совместимость с конкретными подъездными системами, и в перечнях часто встречаются VIZIT, CYFRAL, METAKOM, ELTIS и другие координатные решения.
Цифровой блок сопряжения
Нужен, если в доме установлена цифровая подъездная система. В официальных описаниях цифровых модулей обычно приводят перечень поддерживаемых систем и моделей, где часто встречаются Laskomex, Proel, Keyman-Polylock, Raikmann и другие цифровые решения.
Важно: координатный и цифровой блоки не взаимозаменяемы. Если выбрать “не тот тип”, система либо не заработает, либо будет работать частично и нестабильно.
Как быстро определить тип домофона в подъезде
Задача - получить точный ответ: координатная система или цифровая. Самый надежный и быстрый способ без гаданий:
- Посмотрите марку/модель на подъездной панели у входа.
- Если маркировка нечитабельна или непонятна - позвоните в управляющую компанию или обслуживающую домофон организацию и спросите напрямую тип системы.
- Если в квартире сохранилась старая трубка, иногда тип можно подтвердить по ее модели, но правильнее все равно опираться на информацию обслуживающей стороны.
Этот шаг экономит деньги. 90% “не открывает дверь” начинаются не с монтажа, а с неправильного выбора типа блока.

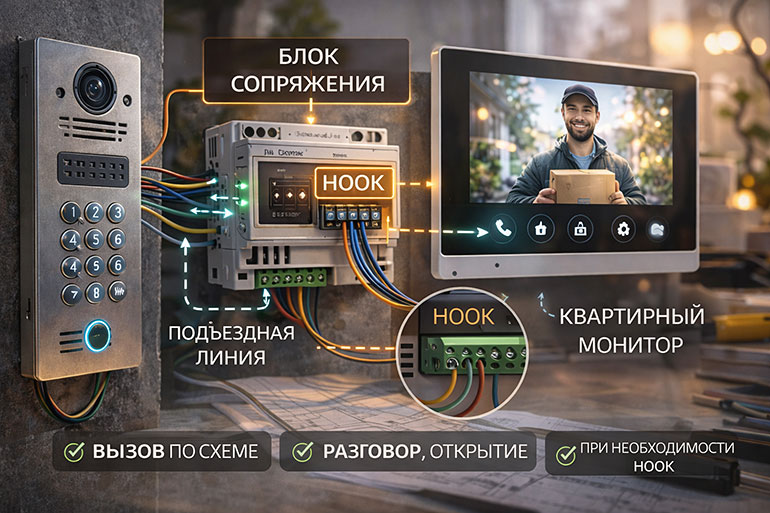

Как подключается видеодомофон к подъезду
Единственно правильный подход - подключение по схемам производителя вашего монитора и вашего блока сопряжения. “Универсальной схемы на все случаи” не существует, потому что разные модели используют разные обозначения клемм и разные нюансы управления.
Общий принцип подключения обычно такой:
- Подъездная линия подключается на вход блока сопряжения.
- Выход блока сопряжения подключается к квартирному монитору согласно схеме производителя.
- Питание подается так, как требуется конкретной связке монитор + модуль.
- Если в схеме предусмотрен HOOK или аналогичный сигнал режима трубки, его подключают строго по инструкции - это часто влияет на стабильность, корректность вызова и работу открытия двери.
После подключения обязательно проведите тестирование по сценарию:
- вызов с подъездной панели приходит на монитор
- разговор двусторонний, без “тишины” и без автосбросов
- кнопка “Открыть” стабильно открывает дверь
- если подъезд передает видео - изображение появляется на мониторе
Типовые проблемы и что они обычно означают
Ниже - самые частые ситуации, с которыми человек приходит из поиска. Это не “страшилки”, а практичная диагностика.
Вызов есть, разговор есть, но дверь не открывается
Чаще всего причины такие:
- выбран не тот тип блока (координатный вместо цифрового или наоборот)
- управляющая цепь открытия подключена не по схеме производителя
- не подключен HOOK там, где он требуется по инструкции, и режимы работают неправильно
Вызов есть, но разговор тихий, с хрипом или пропадает
Обычно это:
- ошибка подключения по клеммам
- требуется корректировка уровней аудио на модуле, если регулировка предусмотрена конструкцией
Нет изображения
Возможные причины:
- в подъездной системе физически нет видеоканала, тогда картинка “не появится” ни при каком модуле
- видеосигнал есть, но схема подключения или тип согласования не соответствует требованиям конкретной модели модуля/монитора
Работает через раз
Это почти всегда:
- неверный тип блока
- плохой контакт в клеммах
- ошибки питания (питание подано не туда, не тем напряжением, нестабильный источник)

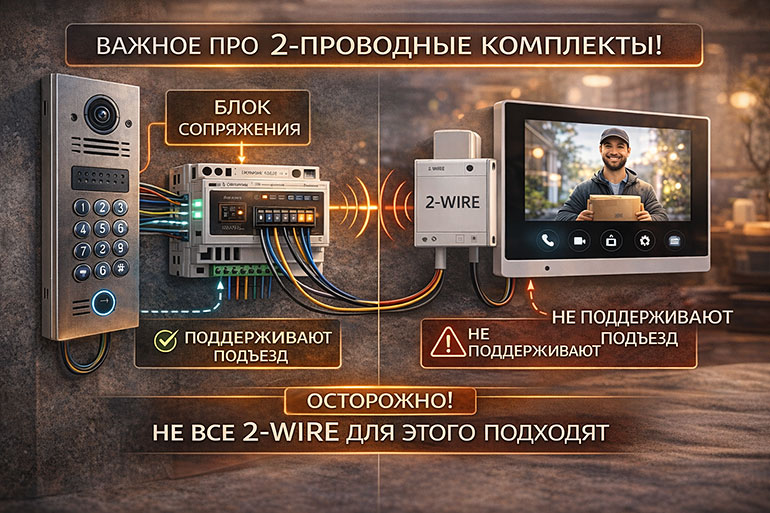

Важный момент про 2-проводные комплекты
2-проводные решения (2-Wire) часто покупают “чтобы меньше тянуть кабелей”. Но тут есть подводный камень: некоторые 2-проводные комплекты по официальной информации производителя не предназначены для подключения к подъездным домофонам, и для них не предусмотрены блоки сопряжения. Поэтому если задача именно “подружить квартиру с подъездом”, выбирайте решения, которые штатно поддерживают подключение через модуль сопряжения нужного типа.
Что выбрать на bramy.market
- Если вы хотите решить задачу быстро и без лишней комплектации, начните с готовых решений: комплекты видеодомофонов
- Если у вас уже есть часть системы и нужно подобрать экран под задачу: мониторы для видеодомофона
- Для частного входа, доп. контроля или расширения сценариев: вызывные панели
Чек-лист перед покупкой и установкой
Чтобы не покупать лишнее и не “лечить симптомы” после монтажа, действуйте по порядку:
- Узнайте тип подъездной системы - координатная или цифровая.
- Подберите блок сопряжения строго под этот тип.
- Проверьте, что выбранный монитор поддерживает подключение через блок сопряжения по схеме производителя.
- Подключайте строго по инструкции: линия подъезда - в модуль, модуль - в монитор, питание и HOOK - как в документации.
- Сразу тестируйте: вызов, разговор, открытие двери, стабильность.
Если пройти эти шаги без “авось”, видеодомофон будет работать с подъездным домофоном предсказуемо и надежно - как хорошая инженерия и должна работать.
