FAAC 790281 плата управления 596-615 BPR для шлагбаумов серий 615, 617
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание платы с кодом 790281

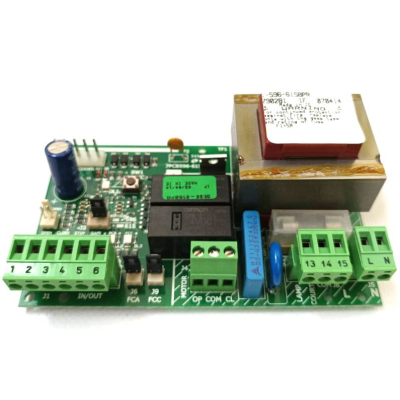

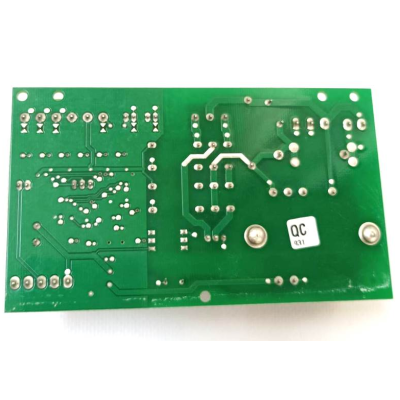

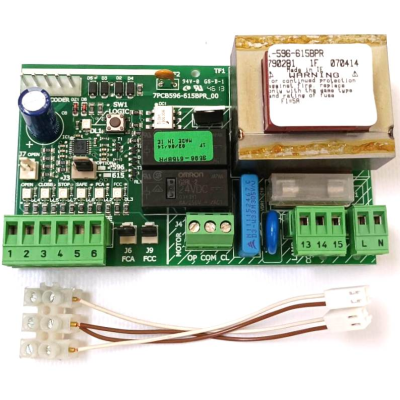

FAAC 596-615 BPR (790281) - это плата управления, с возможностью подключения мотора на 220В (максимальной мощностью - 800Вт), фотоэлементов и радиоприёмника FAAC. Предназначена для управления шлагбаумами FAAC серий 615 BPR и 617/4/6. Плата управления снабжена встроенным 5-ти контактным разъемом для подключения радиоприемников RP способных использовать пульты с кодировками SLH или RC.
Преимущества платы управления:
- 7 режимов работы
- Настраиваемое время работы (от 0 до 10 мин)
- Настраиваемое время паузы перед автозакрытием (от 0 до 5 мин)
- Наличие двух предохранителей (защита от высокого напряжения)
- 5-ти контактный разъем для подключения декодера или радиоприемников RP
Плата поддерживает настройки времени работы, времени паузы и логики работы шлагбаума.
Плата управления 596-615 BPR позволяет подключить следующее дополнительное оборудование и аксессуары:
- Сигнальную лампу FAAC LED или XLED
- Внешнюю антенну FAAC 433MHz или 868MHz
- Переключатель замковый FAAC T10E
- Радиоприемники RP
- Фотоэлементы безопасности: аналоговые (релейные) - FAAC XP 30, FAAC XP 20 D, FAAC XP 20W D

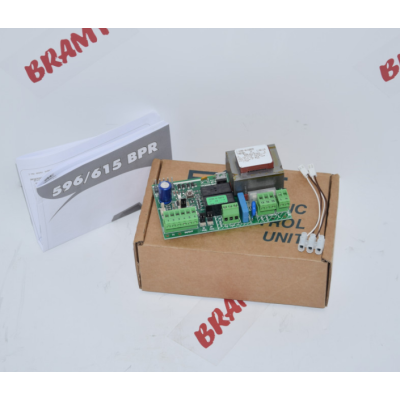

В состав комплекта платы с кодом 790281 входит
- Плата управления 596-615 BPR - 1 шт.
- Инструкция
Характеристики платы с кодом 790281
Монтаж и соединения
Входы на клеммной колодке:
- закрыть
- концевые выключатели
- открыть
- стоп
- устройства безопасности при закрывании
- электропитание
Выходы на клеммной колодке:
- лампа дополнительного освещения
- привод
- сигнальная лампа
- электропитание аксессуаров
Особенности
Встроенное радиоуправление:
нет
Применение
Назначение:
- управление шлагбаумом
Область применения:
- промышленное
Применяется:
- для шлагбаума
Технические характеристики
Время автоматического закрывания:
0-300
сек
Время работы:
0-600
сек
Максимальная нагрузка аксессуаров:
250
мА
Условия эксплуатации
Температурный диапазон:
- -20...+55 °С
Электрические характеристики
Максимальная мощность привода:
800
Вт
Напряжение питания:
- 230 В
Плавкий предохранитель F1:
6,3A-250В
Плавкий предохранитель F2:
самовосстанавливающийся
Потребляемая мощность:
4
Вт
Прочее

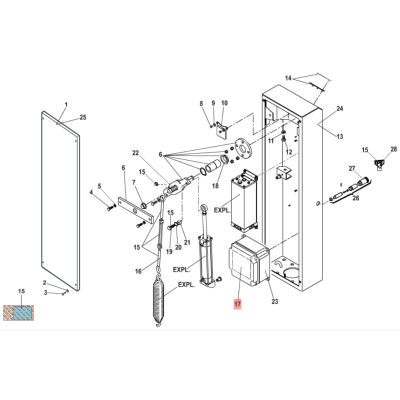

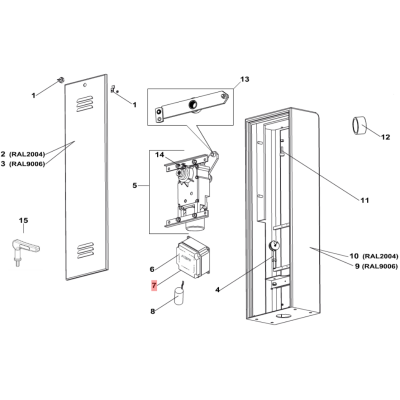

Запчасти для шлагбаума:
- серии 615
- серии 617
Программируемые функции:
- режим работы подъемно-поворотных ворот
- режим работы шлагбаума
Режимы работы:
- AP
- B
- B/C
- C
- EP - по умолчанию
- P
Функции определения:
- время автоматического закрывания
- время работы
Габаритные размеры и вес
Вес:
0,500
кг
