R20/502 привод для распашных ворот со створками до 5 метров, до 1000 кг, 1 концевой выключатель, открывание на 90° за 42 секунды
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание привода с кодом 2972

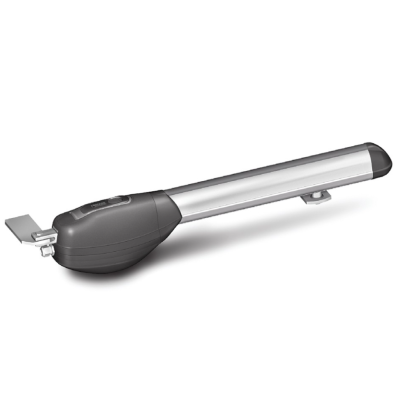

Электромеханические приводы линейного типа с самотормозящими редукторами для автоматизации распашных ворот со створками шириной до 5 метров и весом до 1000 кг.
Анодированный или с порошковым покрытием алюминиевый корпус не подвержен влиянию агрессивных факторов окружающей среды.
Особенности конструкции:

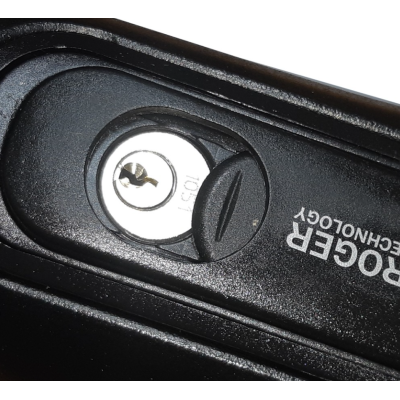

- Самотормозящий редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.

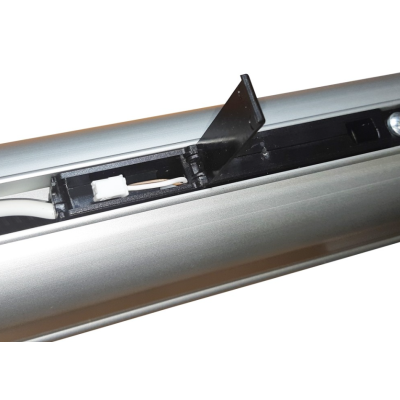

- Концевые выключатели открывания и закрывания размещаются в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания.

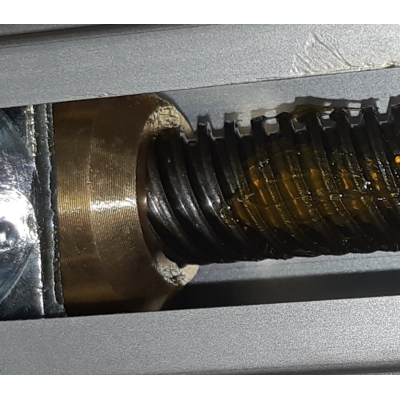

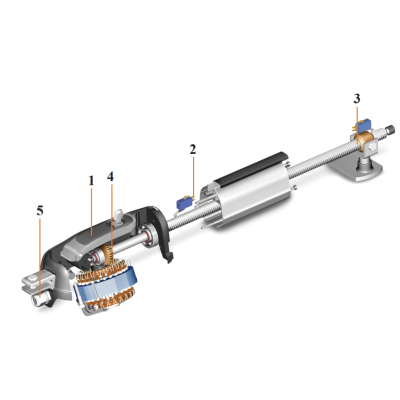

- Стальной пятизаходный ходовой винт с малым шагом нарезки витков, подвергнутый прецизионной механообработке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения со стороны передней крышки привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.
- Большое тяговое усилие при небольшой массе и габаритах привода достигается благодаря использованию схемы червячного редуктора с наклонным расположением двигателя. Вращение двигателя через стальной червяк передается на бронзовое червячное колесо ходового винта. Такое сочетание материалов существенно уменьшает износ и нагрев деталей.

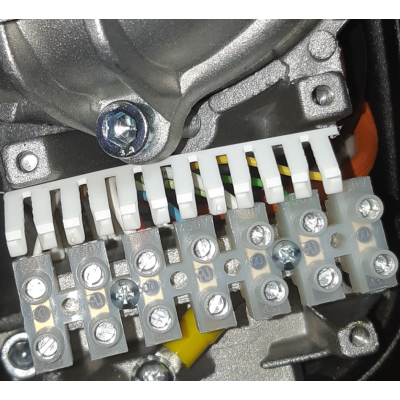

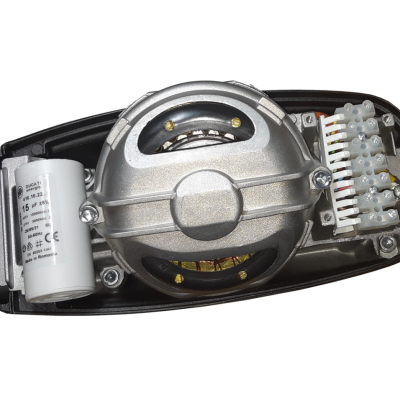

- Штатный зажим позволяет выполнить безопасный и герметичный ввод кабеля электропитания мотора. Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате чего значительно упрощаются все электрические подключения.

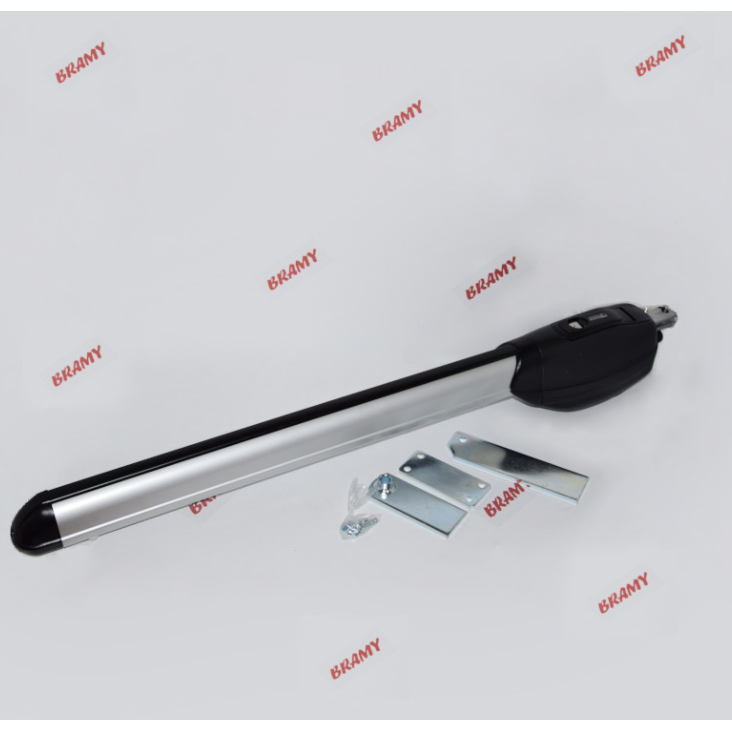

В состав комплекта привода с кодом 2972 входит

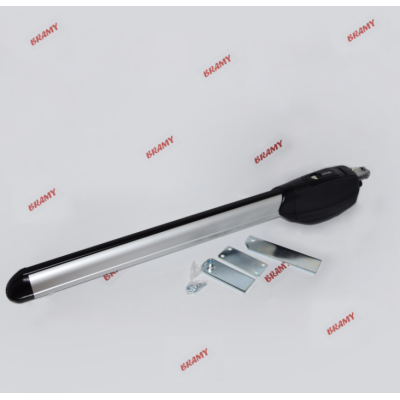

- R20/502 привод для ворот со створками до 5 м, до 1000 кг - 1 шт.
- Инструкция - 1 шт.
Характеристики привода с кодом 2972
Монтаж и соединения
Место установки:
- помещение
- улица
Монтаж:
- открытый
Монтажное положение:
- горизонтальное
Особенности
Аварийный источник питания:
нет
Отдельный (выносной) корпус блока управления:
да
Самоблокирующийся:
да
Применение
Назначение:
- для автоматизации распашных ворот
Область применения:
- бытовое
- промышленное
Применяется:
- для распашных ворот
Размеры и вес
Длина штока:
520
мм
Максимальная ширина ворот :
10000
мм
Максимальная ширина створки:
5
м
Максимальный вес ворот:
2000
кг
Масса створки:
- 1000 кг
Технические характеристики
Время полного цикла:
42
сек
Интенсивность работы:
60
%
Количество приводов:
1
Максимальный угол открывания:
90
°
Разблокирование:
индивидуальный ключ
Скорость выдвижения штока:
1,06
см/сек
Степень защиты
:
Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.
- IP 54
Термозащита:
140
°С
Тип редуктора:
электромеханический
Толкающее усилие:
400÷3200
H
Условия эксплуатации
Температурный диапазон:
- -25...+70 °С
Электрические характеристики
Номинальная мощность:
215
Вт
Номинальный ток:
1,2
А
Питание от:
от блока 220
В
Сечение подключаемых проводов:
- 3x2,5 мм²
- 3x1,5 мм²
Прочее
Совместимость:
- блок управления H70/200AC
Тип привода:
- линейный

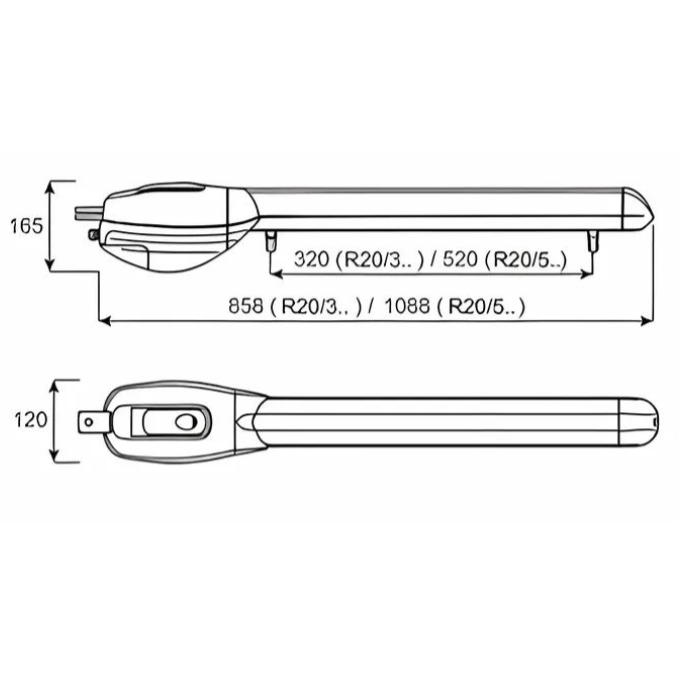

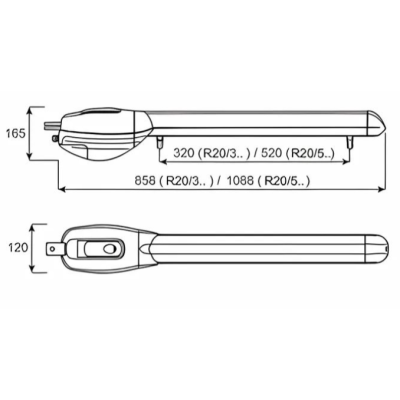

Габаритные размеры и вес
Длина:
1088
мм
Ширина:
120
мм
Высота:
165
мм
Вес:
7,800
кг
