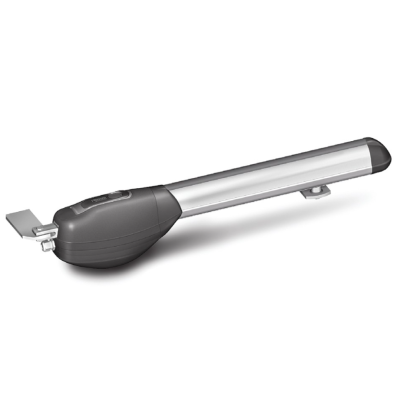

ROGER R20/300 привод для распашных ворот
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание Привод с кодом 2144
Электромеханические приводы линейного типа с самотормозящими редукторами для автоматизации распашных ворот со створками шириной до 3 метров и весом до 800 кг.
Два варианта цветового исполнения корпуса позволяют более гибко решать задачи дизайна автоматических ворот. Анодированный или с порошковым покрытием алюминиевый корпус не подвержен влиянию агрессивных факторов окружающей среды.
Особенности конструкции:
- Самотормозящий редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.

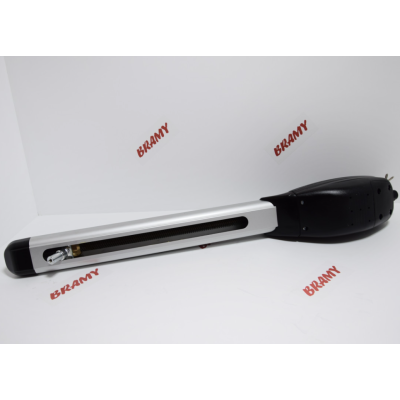

- Концевые выключатели открывания и закрывания размещаются в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания.

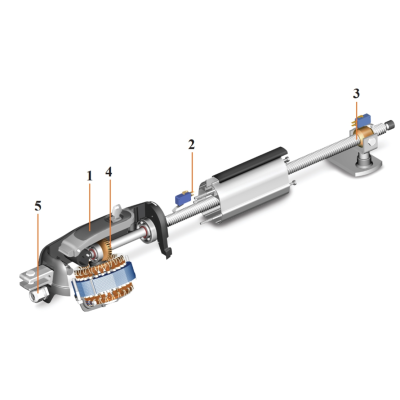

- Стальной пятизаходный ходовой винт с малым шагом нарезки витков, подвергнутый прецизионной механообработке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения со стороны передней крышки привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.
- Большое тяговое усилие при небольшой массе и габаритах привода достигается благодаря использованию схемы червячного редуктора с наклонным расположением двигателя. Вращение двигателя через стальной червяк передается на бронзовое червячное колесо ходового винта. Такое сочетание материалов существенно уменьшает износ и нагрев деталей.

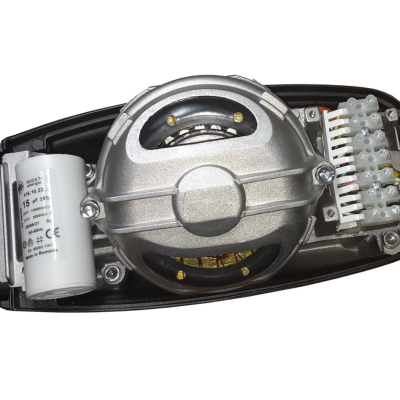

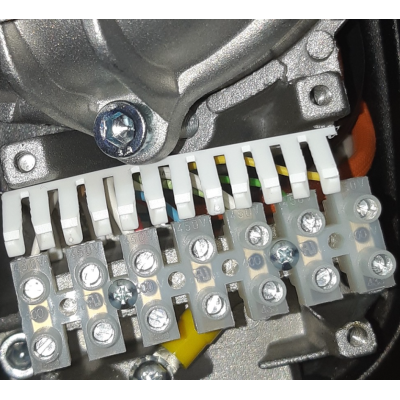

- Штатный зажим позволяет выполнить безопасный и герметичный ввод кабеля электропитания мотора. Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате чего значительно упрощаются все электрические подключения.

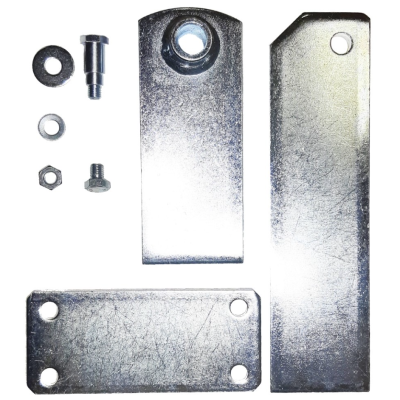

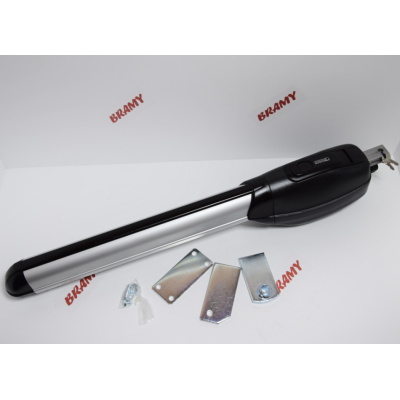

В состав комплекта Привод с кодом 2144 входит
- R20/300 привод для ворот со створками до 3 м, до 800 кг - 1 шт.
- Инструкция - 1 шт.
Характеристики Привод с кодом 2144
Особенности
Аварийный источник питания:
нет
Применение
Применяется:
- для распашных ворот
Прочее
Модель привода:
- R20/300
Область применения:
- бытовая
Размеры
Длина штока:
320
мм
Масса створки:
- 800 кг
Технические характеристики
Разблокирование:
индивидуальный ключ
Тип встроенных радиоканалов:
нет
Технические характеристики
Время полного цикла:
18
сек
Диапазон рабочих температур:
-25...+70
°С
Интенсивность
:
50
%
Класс защиты:
IP
54
Количество приводов:
1
Конденсатор:
15
мкФ
Максимальная мощность:
200
Вт
Максимальный выход вспомогательного оборудования:
- 230 В
Максимальный момент вращения:
3000
Нм
Максимальный ток двигателей:
1,1
А
Максимальный угол открывания:
120
°
Материал:
сталь
Питание:
230
В
Скорость выдвижения штока:
1,66
см/сек
Тепловая защита:
140
°С
Усилие тяговое:
400÷3000
Н
Ширина створки:
- 3 м

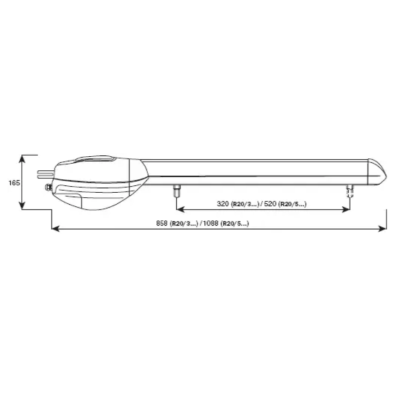

Габаритные размеры
Длина:
868
мм
Ширина:
120
мм
Высота:
165
мм
Вес:
7,200
кг
