Комплект для распашных ворот Roger KIT R20/520 с шириной створки до 5 метров
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание Комплект автоматики с кодом 2432

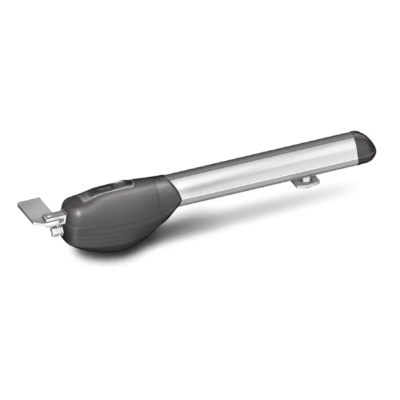

ROGER KIT R20/520 - надежный комплект самоблокирующихся приводов, разработанных для автоматического открывания/закрывания распашных ворот, с максимальным весом створки 1000 кг. и ее предельной шириной 5 метров.
Особенности и преимущества

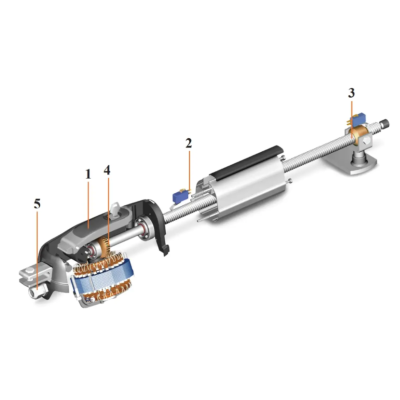

- Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода;
- Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей;

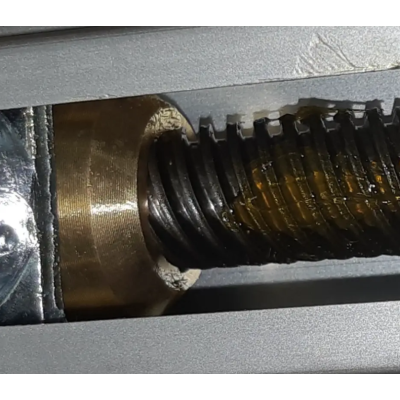

- Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции;

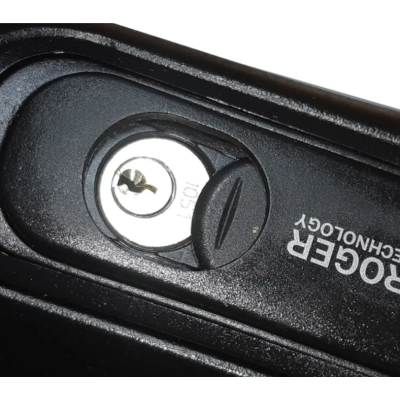

- Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом;

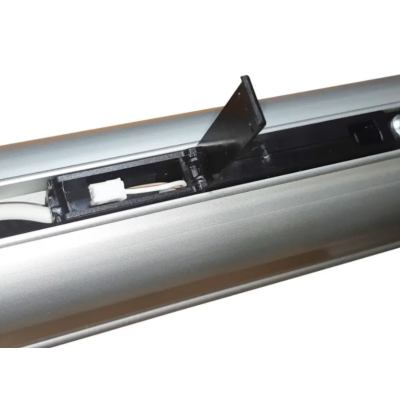

- Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой;
- Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания;

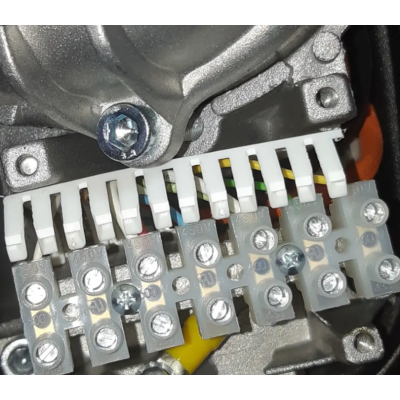

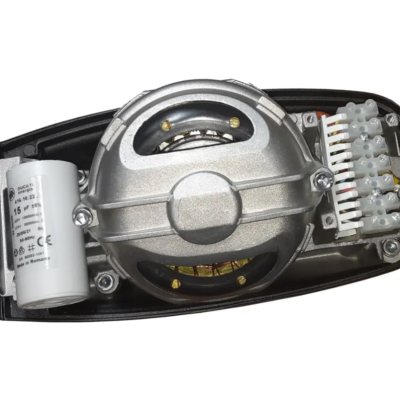

- Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения;
- Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.

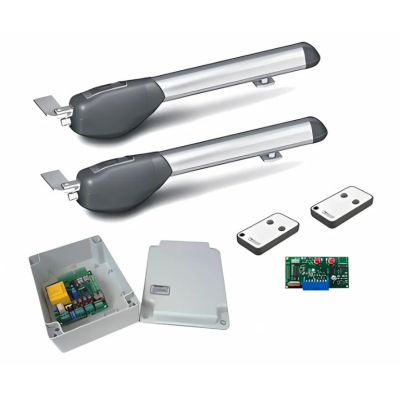

В состав комплекта Комплект автоматики с кодом 2432 входит

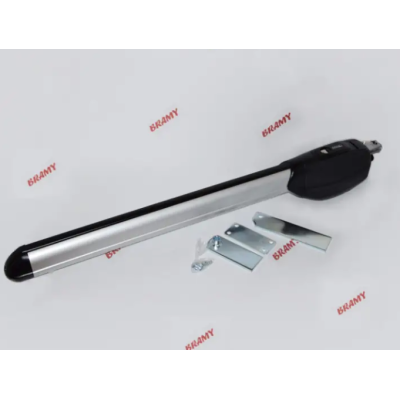

- R20/500 привод для ворот со створками до 5 м, до 1000 кг - 2 шт.
- MC770 концевой выключатель - 1 шт. (второй приобретается отдельно)

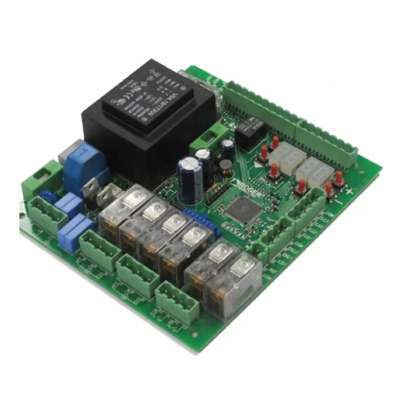

- H70/200AC/BOX многофункциональный блок управления для двух моторов - 1 шт.
- H93/RX20/I встраиваемый радиоприемник (433 МГц) - 1 шт.
- E80/TX52R/2 брелок-передатчик двухканальный (2-х канальный, 433 МГц ) - 2 шт.
- Инструкция - 1 шт.
Характеристики Комплект автоматики с кодом 2432
Особенности
Аварийный источник питания:
нет
Применение
Применяется:
- для распашных ворот
Прочее
Модель привода:
- R20/500
Область применения:
- бытовая
- промышленная
Размеры
Длина штока:
520
мм
Масса створки:
- 1000 кг
Технические характеристики
Разблокирование:
индивидуальный ключ
Тип встроенных радиоканалов:
максимальное количество пультов для встроенного приемника 50 шт.
Технические характеристики
Время полного цикла:
27
сек
Диапазон рабочих температур:
-20...+55
°С
Интенсивность
:
50
%
Класс защиты:
IP
54
Количество приводов:
2
Конденсатор:
15
мкФ
Максимальная мощность:
400
Вт
Максимальный выход вспомогательного оборудования:
- 230 В
Максимальный момент вращения:
3000
Нм
Максимальный ток двигателей:
1,1
А
Максимальный угол открывания:
120
°
Материал:
сталь
Питание:
230
В
Радиоприемник:
встроенный
Радиочастота:
433,92
МГц
Скорость выдвижения штока:
1,66
см/сек
Тепловая защита:
140
°С
Тип привода ворот:
электромеханический
Усилие тяговое:
400÷3000
Н
Ширина створки:
- 5 м
Электрические характеристики
Максимальная мощность привода:
200х2
Вт

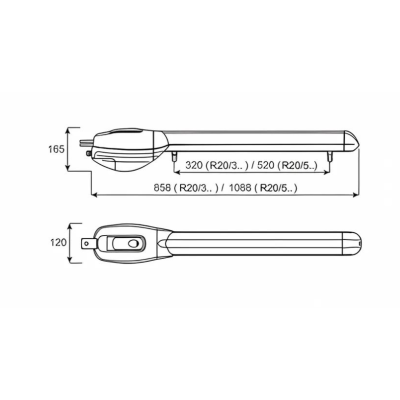

Габаритные размеры
Длина:
1088
мм
Ширина:
120
мм
Высота:
165
мм
Вес:
19,600
кг
