ROGER KIT R20/310 комплект автоматики для распашных ворот шириной створки до 3 метров
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание комплекта привода с кодом 2982
Комплект автоматики KIT R20/310 от итальянского производителя ROGER отлично подойдет для распашных ворот весом створки до 800 килограммов и ее шириной до 3 метров. Оборудование представляет собой качественное решение в случае необходимости автоматизации въездных дачный ворот.
Привод установленный на каждую из створок способен открыть ее до 90 градусов всего за 18 секунд. Возможно программирование рабочих режимов через многофункциональный блок управления. Также в комплекте предоставлены радиоприемник и два пульта для дистанционного управления, дальность их действия зависит от местности эксплуатации, в среднем сигнал доходит за 100-150 метров.
Фотоэлементы и сигнальная лампа обеспечат безопасную эксплуатацию ворот, предотвращая травматизм человека и порчу имущества. Комплект выполнен в соответствии со всеми нормами европейского качество, что является гарантом стабильной, надежной и долговечной работы на протяжении долгих лет.
Особенности и преимущества

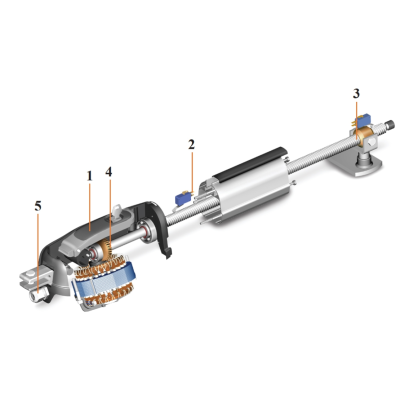

- Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода
- Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей

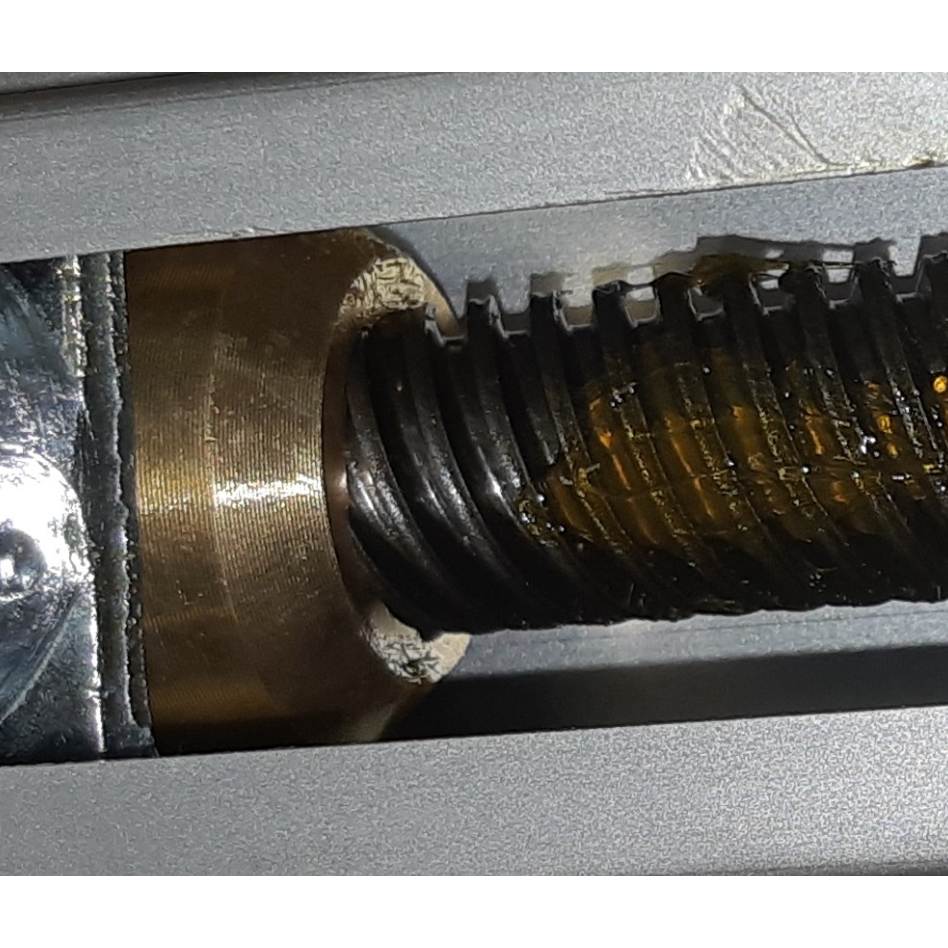

- Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции

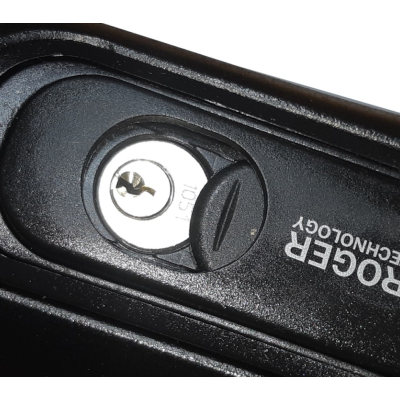

- Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом

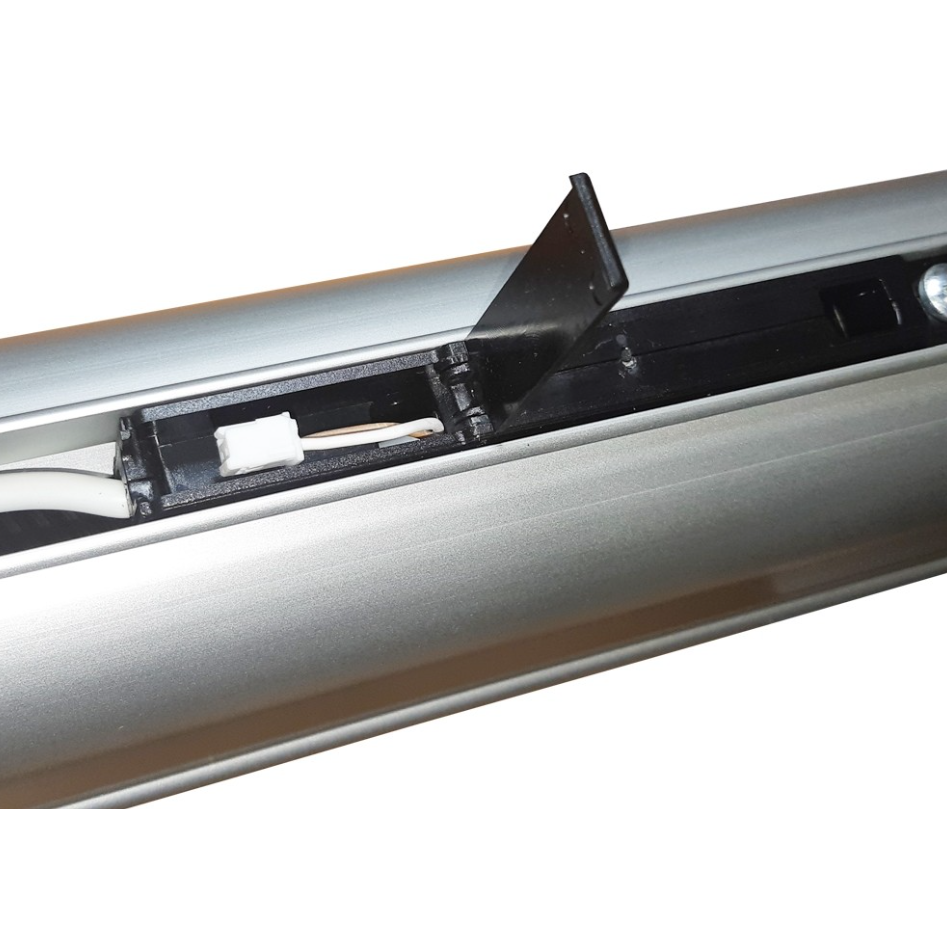

- Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой
- Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания

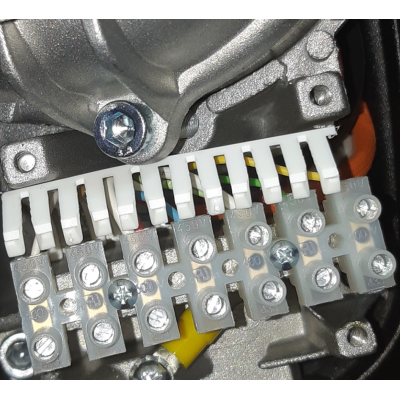

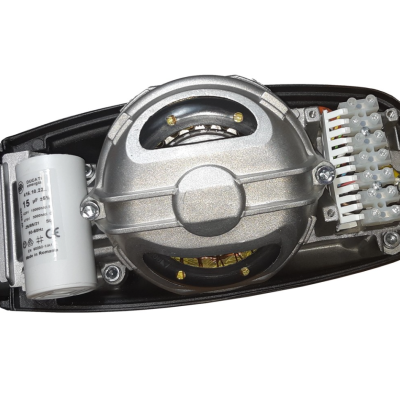

- Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения
- Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра
В состав комплекта комплекта привода с кодом 2982 входит

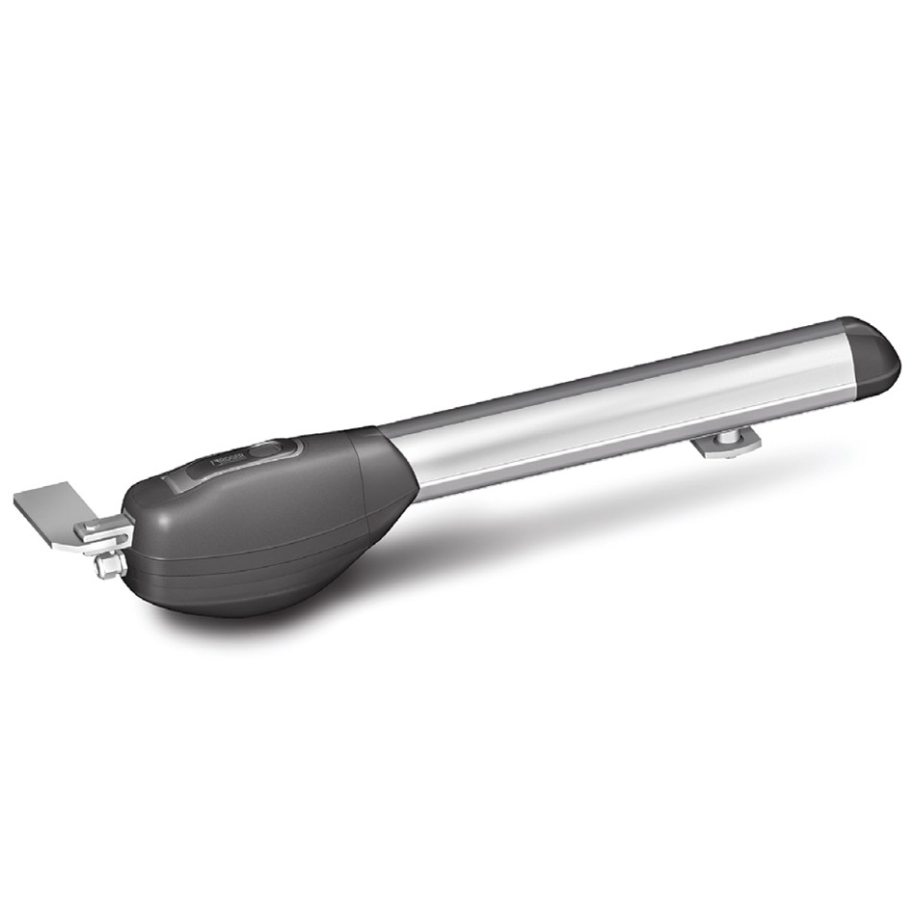

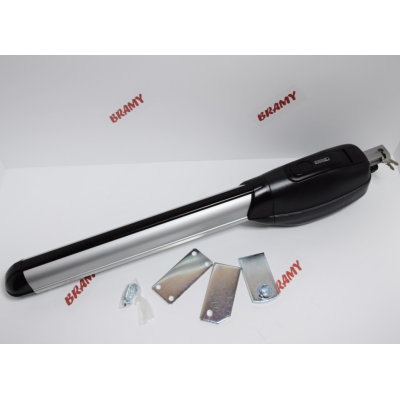

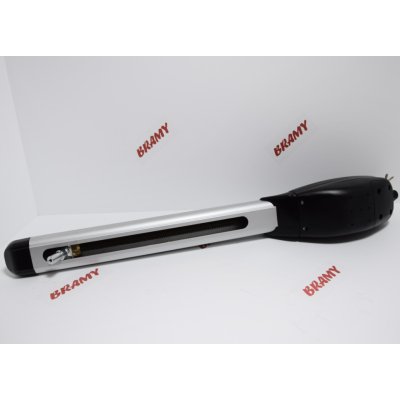

- R20/300 привод ~ 230 В - 2 шт.
- Концевой выключатель - 1 шт. (второй приобретается отдельно)
- H70/200AC/BOX многофункциональный блок управления для двух моторов. - 1 шт.
- R92/LED230 сигнальная лампа (220V) - 1 шт.
- R90/F2ES фотоэлементы безопасности экранированные (приемник, передатчик) - 1 пара.
- R91/AN1/LR1 антенна 433МГц. с кронштейном крепления к сигнальной лампе - 1 шт.
- H93/RX22A/I встраиваемый радиоприемник (2-х канальный, 433 МГц) - 1 шт.
- E80/TX52R/2 брелок-передатчик двухканальный (2-х канальный, 433 МГц ) - 2 шт.
Характеристики комплекта привода с кодом 2982
Монтаж и соединения
Место установки:
- помещение
- улица
Монтаж:
- открытый
Монтажное положение:
- горизонтальное
Особенности
Аварийный источник питания:
нет
Встроенное радиоуправление:
есть
Поддержка пешеходного режима ("калитка"):
да
Поддержка пошагового управления (STEP-BY-STEP):
да
Самоблокирующийся:
да
Память
Максимальное количество пультов:
500
Применение
Назначение:
- для автоматизации распашных ворот
Область применения:
- бытовое
- промышленное
Применяется:
- для распашных ворот
Размеры и вес
Вес антенны:
0,200
мм
Вес блока:
3
кг
Вес лампы:
0,300
кг
Вес привода:
7,2
кг
Вес приемника:
0,022
кг
Вес пульта:
0,030
кг
Вес фотоэлементов:
0,120
кг
Высота антенны:
150
мм
Высота блока:
228
мм
Высота привода:
165
мм
Высота пульта:
68
мм
Высота фотоэлементов:
88
мм
Длина антенны:
13
мм
Длина привода:
868
мм
Длина штока:
320
мм
Максимальная ширина ворот :
6000
мм
Максимальная ширина створки:
3
м
Максимальный вес ворот:
1600
кг
Масса створки:
- 800 кг
Толщина блока:
117
мм
Толщина пульта:
11
мм
Толщина фотоэлементов:
27
мм
Ширина антенны:
32
мм
Ширина блока:
320
мм
Ширина привода:
120
мм
Ширина пульта:
37
мм
Ширина фотоэлементов:
62
мм
Сырье и материалы
Материал корпуса блока:
ABS пластик
Материал корпуса привода:
ABS-пластик
Материал корпуса пульта:
- пластик
Технические характеристики
Время задержки закрывания:
1-540
сек
Время задержки открывания:
0-60
сек
Время паузы:
1-540
сек
Время полного цикла:
18
сек
Время предварительного мигания:
3
сек
Время работы:
0-99
сек
Дальность действия:
150
м
Интенсивность работы:
50
%
Количество подключаемых приводов:
2
Количество приводов:
2
Крутящий момент
:
3000
Нм
Максимальный угол открывания:
120
°
Рабочая частота:
- 433,92 МГц
Разблокирование:
индивидуальный ключ
Скорость выдвижения штока:
1,66
см/сек
Степень защиты
:
Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.
- IP 54
Степень защиты блока:
IP
54
Степень защиты лампы:
IP
54
Степень защиты пульта:
IP
40
Степень защиты фотоэлементов:
IP
54
Тип кодировки:
- динамический код
Тип редуктора:
электромеханический
Условия эксплуатации
Срок службы батареи:
из расчета 10 передач в день 2
г
Температурный диапазон:
- -25...+55 °С
Температурный диапазон блока:
-25...+55
°С
Температурный диапазон фотоэлементов:
-25...+70
°С
Электрические характеристики
Максимальная мощность привода:
200х2
Вт
Напряжение питания:
- 220 В
Питание аксессуаров привода:
24
В
Питание внешних ламп:
- 230 В
Питание дополнительных устройств:
24
В
Питание от:
сети 220
В
Питание привода от:
блока 220
В
Потребляемый ток фотоэлемента:
25
мА
Пропускная способность реле фотоэлемента:
24 В, 0,5 А
Сечение подключаемых проводов:
- 3x2,5 мм²
- 3x1,5 мм²
Тип выходных контактов фотоэлемента:
- NC
- NO
Прочее
Тип привода:
- линейный
Габаритные размеры и вес
Вес:
18,080
кг
