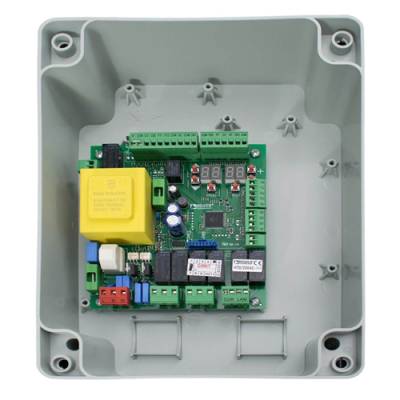

Блок управления H70/200AC/BOX для двух моторов
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание Блок управления H70/200AC/BOX с кодом 734
Управляющий блок Roger H70/200AC/BOX предназначен для управления автоматикой распашных ограждений с питанием мотора 230В. Совместим со следующими моделями приводов Roger: R20/300, R20/500, R20/317, R20/517, M20/340, H20/370, H20/550, H23/282, R23/372, R21/351.
Устройство работает с автоматикой, определяющей крайние положения створок по концевым выключателям и упорам.
Функционал

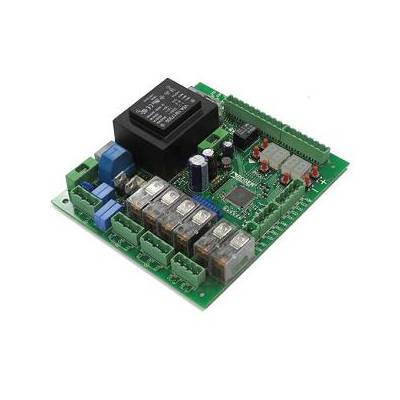

- Блок управления способен работать с двигателями, оснащенными энкодером. Для регулировки параметров и отображения состояния оборудования на плате предусмотрен дисплей.
- Электронная плата настраивается в основном и расширенном режимах. Базовое программирование позволяет установить значения по 16 параметрам, в расширенные настройки включены 55 параметров работы автоматики.
- Постоянный контроль усилия обеспечивает безопасную работу приводов. При столкновении с преградой ворота останавливаются. Простое программирование делает настройку блока удобной и быстрой для пользователя. При необходимости выполненные регулировки можно защитить паролем.
Программируемые функции:
- Работа в трех режимах.
- Время задержки (до 9 минут).
- Усилие на старте и при замедлении.
- Плавный пуск и остановка. Р
- ежим калитки (открытие одной створки с отдельной кнопки пульта).
- Токовая чувствительность на препятствия.
- Автозакрывание.
- Поддержка управления внешним освещением в двух режимах: автономный (при открытии ворот свет включается и горит автономно установленное время (до 8 мин), после выключается) и управляемый (включение/выключение освещения осуществляется с отдельной кнопки пульта ДУ).
Для организации удаленного управления с пульта требуется установка встраиваемой платы радиоприемника. К блоку подключается две пары фотоэлементов, присутствует разъем для подключения электрозамка.

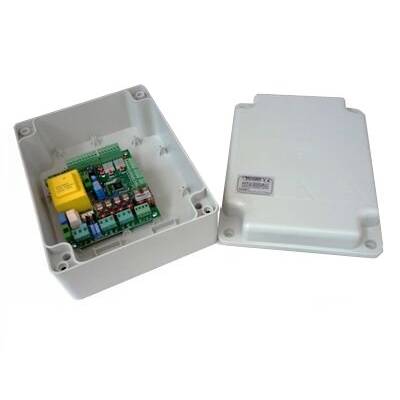

В состав комплекта Блок управления H70/200AC/BOX с кодом 734 входит
- Блок управления рольставнями H70/200AC - 1 шт.
- Пластиковый корпус BOX - 1 шт.
- Инструкция - 1 шт.
Характеристики Блок управления H70/200AC/BOX с кодом 734
Особенности
Аварийный источник питания:
нет
Применение
Применяется:
- для распашных ворот
Прочее
Выходы на клеммной колодке:
Приводы - Сигнальные лампы - Электропитание аксессуаров - Электрозамок - Контакт лампы дополнительного освещения (90 сек, пост.)
Модель привода:
- H20/370
- H20/550
- H23/282
- M20/340
- R20/300
- R20/317
- R20/500
- R20/517
- R21/351
- R23/372
Область применения:
- бытовая
Функции определения:
время автоматического закрывания - задержка второго привода при закрывании
Технические характеристики
Время задержки закрывания:
1-540
сек
Время задержки открывания:
0-60
сек
Время паузы:
1-540
сек
Время предварительного мигания:
3
сек
Время работы:
0-99
сек
Диапазон рабочих температур:
-25...+55
°С
Интенсивность
:
70
%
Класс защиты:
IP
44
Количество приводов:
2
Концевые выключатели:
механические упоры
Максимальная мощность:
600
Вт
Максимальная мощность аксессуаров:
40
Вт
Максимальное потребление тока аксессуарами:
12В, 500
мА
Максимальный выход вспомогательного оборудования:
- 230 В
Материал:
ABS-пластик
Питание:
230
В
Плавкие предохранители:
F1=6,3A, 250B (5x20) защита питания двигателя - F2=630Ma, 250B (5x20) защита питания аксессуаров
Потребляемая мощность:
1400
Вт
Радиоприемник:
приобретается отдельно
Электрические характеристики
Максимальная мощность привода:
600х2
Вт
Габаритные размеры
Длина:
117
мм
Ширина:
320
мм
Высота:
228
мм
