R93/RX12A/U радиоприемник внешний 2-х канальный, частота 433 МГц, роллинг код
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе

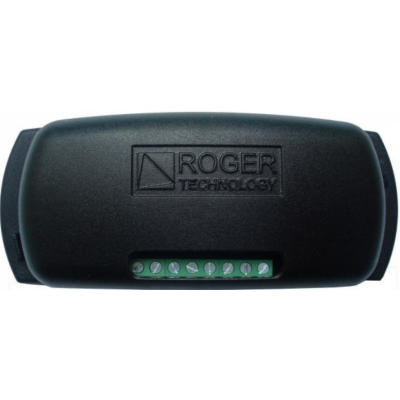

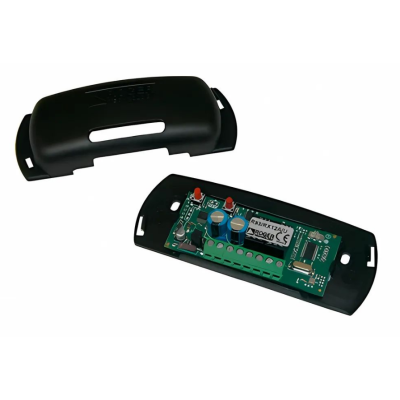

Внешний радиоприемник Roger R93/RX12A/U (433.92 МГц) с фиксированным кодом применяется для управления системами автоматизации фирмы Roger. Радиоприёмник R93/RX12A/U оснащен двумя каналами и может управлять двумя устройствами контроля доступа.
Приемники R93/RX12A/U позволяют осуществлять стабильный прием радиокоманд даже в зонах с неблагоприятной помеховой обстановкой. Отличная чувствительность и избирательность приемников R93/RX12A/U делают их устойчивыми к помехам в диапазоне частот приема. В основу алгоритма работы приемников R93/RX12A/U заложена самообучающаяся логика, что гарантирует наиболее простую и быструю настройку.
Приёмник R93/RX12A/U оборудован чипом энергонезависимой памяти для хранения 55 или 200 кодов брелоков передатчиков.
Встраиваемый аналог приемника R93/RX12A/U - приемник Roger R93/RX12A/I предназначен для дистанционного управления блоками систем автоматических ворот и шлагбаумов Roger типа R70 на частоте 433 МГц.
У встраиваемого аналога приемника R93/RX12A/U - R93/RX12A/I выход первого радиоканала приемника осуществляет пошаговое управление по логическому алгоритму - «Открыть-Стоп-Закрыть-Стоп-Открыть-...»
Выход второго радиоканала R93/RX12A/U (нормально-открытый беспотенциальный контакт), выведен на плате блока управления в отдельную колодку с маркировкой 2 СН и замыкается при приёме кодированного сигнала с настроенного пульта дистанционного управления (контакты 21-22 на блоке управления R70 1 AC, 35-34 на R70 2 AC, 16-17 на R70 1 СC). Выход может использоваться для управления вторыми воротами, электрозамком, организации радиоуправления для режима Пешеходный проход и т.д.
Имеется возможность подключения внешней антенны.
- Радиоприемник внешний 2-х канальный - 1 шт.
- Инструкция
- RG58
- для приема сигнала
- бытовое
- промышленное
- для ворот
- для шлагбаума
- ABS пластик
- 433,92 МГц
- роллинг код
- фиксированный код
- 0,5А/24В
- реле
- 12 В
- 24 В
- NC
- NO
- ROGER: E80/TX52R/2
- ROGER: E80/TX54R/2
Программирование радиоприемников Roger R93/RX12A/U
При включенном питании приемника однократно нажать кнопку Р1, если требуется записать код на первый канал, или кнопку Р2 для записи кода на второй канал. При отпускании кнопки происходит медленное трехкратное мигание соответствующего индикатора. В это время на приемник следует передать код с брелока-передатчика, который необходимо ввести в память.
Продолжительное свечение (в течение 2 секунд) соответствующего индикатора означает, что запоминание кода произведено успешно, три последовательных коротких мигания означают, что код пульта управления уже сохранен в памяти приемника.
После этого индикатор мигнет еще 3 раза в ожидании запоминания кодов от других брелоков. Если в течение этого времени не производится ввода иных кодов, приемник выходит из режима программирования.
ВНИМАНИЕ! Один и тот же код нельзя сохранить в памяти приемника одновременно на двух каналах.
Стирание запомненного кода.
В зависимости от канала на который записан код, подлежащий удалению нажать на приемнике кнопку Р1 или Р2, и удерживать ее нажатой не менее 7 секунд. Пока кнопка удерживается нажатой, соответствующий ей индикатор горит ровным светом, при отпускании кнопки наблюдается учащенное мигание индикатора. В это время с брелока необходимо передать на приемник код, подлежащий удалению. Сигналом, подтверждающим корректное удаление кода, является непрерывное, в течение 2 секунд, свечение соответствующего индикатора, после чего система выходит из режима стирания кода.
Стирание всех кодов
Отключить питание приемника (для R93/RX12A/U обесточив плату блока управления). Удерживая одновременно нажатыми кнопки Р1 и Р2, подать питание на систему (блок управления и приемник). Пятикратное одновременное мигание обоих индикаторов означает полное стирание всех кодов.
