Аналоговая плата управления HomeLink для Chevrolet Tahoe IV и Cadillac Escalade IV

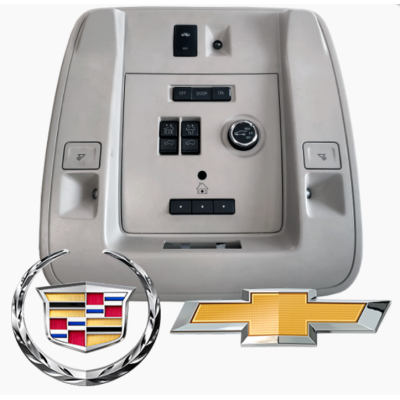

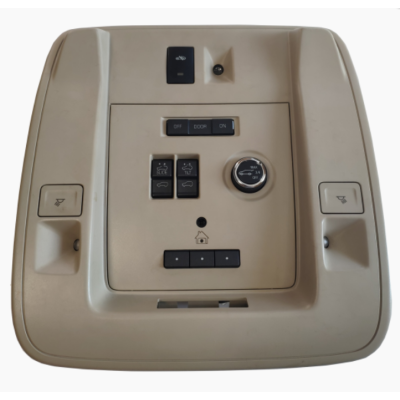

Аналог оригинальной платы для потолочной консоли Chevrolet Tahoe IV и Cadillac Escalade IV — универсальное решение для интеграции штатных кнопок HomeLink в современные системы автоматического контроля доступа. Поддерживает большинство распространённых в России автоматических ворот и шлагбаумов, не требует радиомонтажа и сохраняет оригинальную эстетику салона.
Основные преимущества
- Простая установка: подключение в штатный разъём потолочной консоли без доработок проводки занимает не более 15 минут;
- Автоматическое обучение: плата автоматически определяет радиочастоту копируемого пульта (315, 433 или 868 МГц);
- Сохранение функций HomeLink: поддерживается работа кнопок HomeLink 1, 2 и 3;
- Надёжность: электронные компоненты промышленного класса работают в диапазоне –40…+85 °C и защищены от электромагнитных помех;
- Универсальная совместимость: подходит для большинства систем управления доступом (гаражные ворота, маркизы, шлагбаумы).
Описание работы

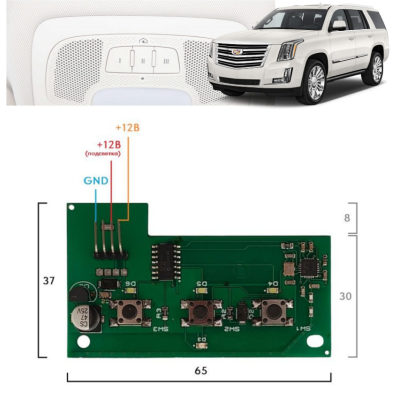

Плата устанавливается вместо штатного оригинала в потолочную консоль и подключается к питанию и шине CAN. При первом запуске устройство автоматически сканирует радиосигнал пульта-донора и сохраняет параметры в энергонезависимой памяти. Далее управление воротами и шлагбаумом осуществляется нажатием штатных кнопок HomeLink.
Рекомендации по эксплуатации
- Подключайте плату только при отключённом зажигании и заземлённой массе кузова.
- Перед обучением убедитесь в исправности программируемого пульта.
- Для устранения помех держите силовые кабели отдельно от приёмного модуля.
- При нестабильной связи проверьте плотность всех соединений.
Совместимость
- Автомобили: Chevrolet Tahoe IV (2015–2020), Cadillac Escalade IV (2015–2020)
- HomeLink версии 1.0 и выше (кнопки 1, 2 и 3)
- Частоты: 315 МГц, 433 МГц, 868 МГц
«Настоящий продукт не произведён компанией-изготовителем продукции HomeLink. Данный товарный знак приведён для информирования о совместимости с HomeLink».
Производитель: сторонний разработчик
- Встроенный пульт для Chevrolet Tahoe IV и Cadillac Escalade IV - 1 шт.
- Инструкция - 1 шт.
- для радиоуправления
- бытовое
- промышленное
- для ворот
- для шлагбаума
- 315 МГц
- 433 МГц
- 868 МГц
- -40...+85 °С
- 12 В
Типы копирования
- #1 – копия и исходный пульт не мешают друг другу, могут работать совместно;
- #2 – зависит от модели платы управления автоматики: совместно или «в догонялки» (можно выполнить «Замену серийного номера», см. ниже пункт 4);
- #3 – копия будет работать «в догонялки» (но можно выполнить «Замену серийного номера», см. ниже пункт 3).
Поддерживаемая автоматика
- Alutech AT-4N #2
- AN-Motors AT-4 #1
- Beninca #3
- BFT Mitto (особенность, см. пункт 4) #2
- Bytec #1
- Came TAM (24 бита) #1
- Came TOP (12 бит) #1
- Comunello #3
- DEA #2
- DoorHan #2
- Elmes CH-4-HT #3
- FAAC RC #3
- FAAC SLH (433.92 MHz) #1
- FAAC SLH (868 MHz) #1
- Genius ECHO TX4 #3
- GSN ACS-101, ACS-102 (статический) #1
- GSN TxRC-09 (динамический) #3
- Hormann HSD (статический, 868.30 MHz) #1
- Hormann BS (BiSecur, динамический) #1
- IL-100 #3
- Nero Sketch (315 MHz) #1
- NeroRadio (Static format, 434.42 MHz) #1
- Nice Flo, FloR-S, FloR-E, VR, ONE ON, INTI #3
- Nice Smilo #3
- Princeton PT-2240/2262 (315/433 MHz) #1
- ROGER (статический) #1
- Stilmatic STRC-4RC #2
- Tantos #3
- Лидер БН-Л- #2
Настройка
Сброс платы: синхронно нажмите и удерживайте все три кнопки на плате, пока индикатор не выдаст длинную вспышку.
1. Копирование сигнала рабочего пульта автоматики в плату
На 1-й канал: нажмите и удерживайте первую кнопку на плате (индикатор мигает раз в секунду). Продолжая держать кнопку, поднесите пульт-донор и нажмите на нём рабочую кнопку. Когда индикатор платы выдаст длинную вспышку, отпустите все кнопки — копирование завершено успешно.
На 2-й канал: то же, но удерживайте вторую кнопку на плате.
На 3-й канал: то же, но удерживайте третью кнопку на плате.
2. Переназначение кнопок на плате
Для переназначения нажмите и удерживайте кнопки 1 и 3 на плате до короткой вспышки индикатора. Отпустите их. Затем удерживайте нужную кнопку на плате (индикатор мигает раз в секунду), поднесите пульт-донор и нажмите на нём рабочую кнопку до длинной вспышки платы. Отпустите все кнопки — переназначение выполнено.
3. Функция «Замена серийного номера»
При копировании динамических форматов (#2 и #3) исходный пульт и копия работают «в догонялки» (например, после 4 нажатий исходного пульта потребуется 5 нажатий копии). Если планируется дальнейшее использование исходного пульта, выполните «замену серийного номера»: сразу после длинной вспышки индикатора не отпускайте кнопку, на которую копировали код, и кратко нажмите любую другую кнопку на плате. Затем отпустите все. Добавьте кнопку платы в автоматику штатным способом (см. инструкцию к автоматике), как при добавлении оригинальных пультов.
4. Копирование пультов BFT
- Удерживайте нужную кнопку на плате до мигания индикатора (1 раз/с).
- Поднесите пульт BFT, синхронно нажмите и удерживайте на нём кнопки 1 и 2 или «скрытую кнопку» 2–3 секунды.
- Продолжая удерживать кнопку платы, нажмите рабочую кнопку пульта до длинной вспышки индикатора платы.
- Отпустите все кнопки — копирование завершено.
5. Копирование пультов Faac SLH и Genius Kilo (мастер-пульты)
- Удерживайте нужную кнопку на плате до мигания индикатора.
- Поднесите пульт, синхронно нажмите и удерживайте на нём кнопки 1 и 2 (они отмечены точками) 2 секунды, дождитесь мигания индикатора пульта.
- Нажмите рабочую кнопку пульта и удерживайте до длинной вспышки индикатора платы.
- Отпустите все кнопки — код успешно скопирован.
Эксплуатация
Нажмите (или слегка удержите) кнопку нужного канала на плате HomeLink — в автоматику пропускной системы будет отправлен радиосигнал ранее скопированной системы на соответствующей частоте.

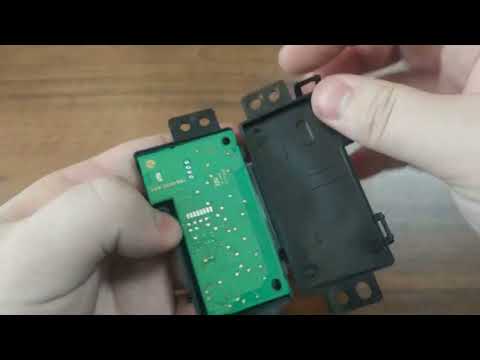

Универсальная плата HomeLink для Tahoe IV и Escalade IV
