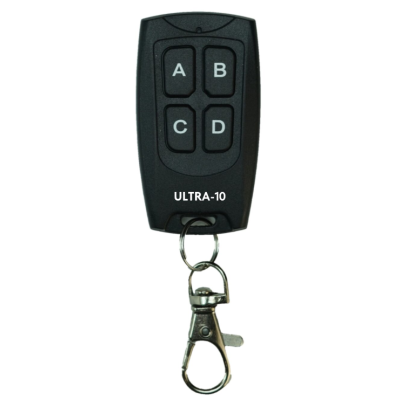

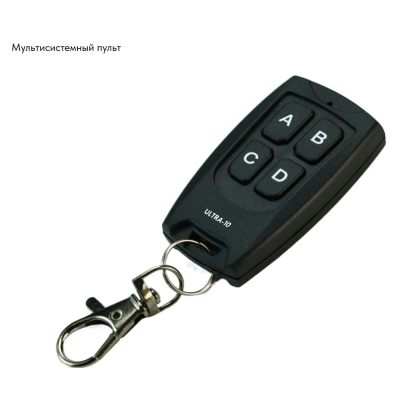

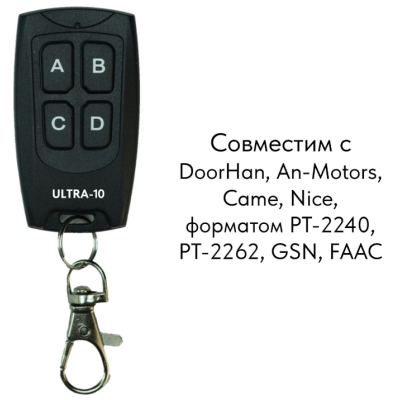

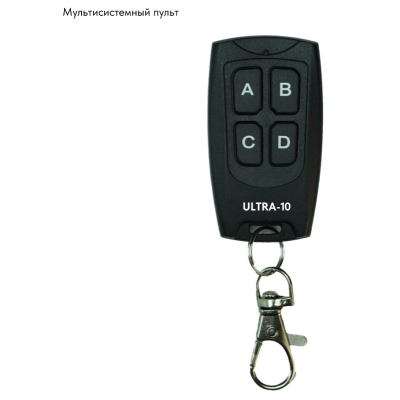

Смарт-дубликатор «ULTRA-10» пульт для ворот и шлагбаумов

• Пульт управления «ULTRA-10» - 1 шт.
• Батарея 3 В, тип CR2016 - 2 шт.
• Инструкция - 1 шт.

Заводская настройка – может использоваться для добавления «ULTRA-10» в соответствующую автоматику как оригинального пульта (т.е. не для копирования действующего сейчас пульта). Таким образом «ULTRA-10» может применяться в качестве замены оригинального пульта.

Сброс к заводским настройкам (для полного сброса скопированных/выбранных кодов всех кнопок и их сочетаний):

1. На «ULTRA-10» одновременно нажмите и удерживайте кнопки A+B+D.
2. Сразу и в течение 5 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
3. Через 5 секунды световой индикатор выдаст длинную вспышку и погаснет. Сброс выполнен, коды систем во всех ячейках памяти установлены в заводские настройки.

Для назначения нужной системы в режиме «замены оригинала» на нужную кнопку:

1. Одновременно нажмите и удерживайте кнопки A+C+D.

2. Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.

3. Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.

4. Нажмите и удерживайте нужную кнопку или сочетание кнопок (на которое нужно установить код определенной системы). Световой индикатор вспышками будет «отсчитывать» системы:

• 1-я вспышка DoorHan,
• 2-я вспышка An-Motors,
• 3-я вспышка Came 12,
• 4-я вспышка Came 24,
• 5-я вспышка Nice Flo,
• 6-я вспышка Nice Flor-S (FloR-E, VR, ONE ON, INTI),
• 7-я вспышка Nice Smilo,
• 8-я вспышка PT,
• 9-я вспышка FAAC RC,
• 10-я вспышка GSN.

5. Отпустите кнопку (или сочетание кнопок) после вспышки «отсчета» нужной системы.

Пример: если отпустить кнопки сразу после 7-й вспышки – на выбранные кнопки будет назначен формат «Nice Smilo».

Примечание: во время «отсчета» при выборе системы на сочетание двух кнопок одну из них можно отпустить для удобства.

6. (обычно не требуется) Для выбора «номера кнопки» в режиме «замены оригинала»: вместо того, чтобы отпустить кнопки после «отсчета» нужной системы (пункт 5 выше) – кратко нажмите ещё одну любую кнопку на «ULTRA-10» - пойдёт аналогичный отсчет кодов кнопок (у DoorHan, An-Motors, Nice Flor-S, Nice Smilo, PT, FAAC RC - доступно к выбору 4 кнопки, у Nice Flo и GSN – доступно к выбору 2 кнопки, у Came 12 и Came 24 данная функция недоступна). Просто отпустите все кнопки после нужной вспышки – будет выбран нужный код кнопки.

Порядок копирования с действующего пульта на «ULTRA-10»:

1. Одновременно нажмите и удерживайте кнопки B+C+D.

2. Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.

3. Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.

4. На «ULTRA-10» нажмите и удерживайте кнопку, или сразу сочетание из двух кнопок для дальнейшего их одновременного нажатия при использовании, на которые планируется выполнить копирование. Световой индикатор выдаст короткую вспышку, затем сразу произойдёт переход в режим копирования (ожидания приёма кода).

5. Далее продолжайте удерживать кнопку (для копирования на сочетание двух кнопок – одну кнопку для удобства можно отпустить) на «ULTRA-10», при этом приложите «корпус к корпусу» действующий пульт, нажмите и удерживайте на нём рабочую кнопку (которую требуется скопировать). На «ULTRA-10» световой индикатор загорится на ~ 2 секунды. Если индикатор не загорается - пробуйте приложить копируемый пульт другой стороной, можно попробовать приложить пульты друг к другу задней стороной, попробуйте заменить источник питания (батарейку) в копируемом пульте.

6. Если световой индикатор загорелся на 2 секунды - копия успешно сделана! Продолжайте удерживать кнопку на «ULTRA-10» - световой индикатор кол-вом вспышек покажет тип распознанной системы:

• 1 вспышка - DoorHan,
• 2 вспышки - An-Motors,
• 3 вспышки - Came 12,
• 4 вспышки - Came 24,
• 5 вспышек - Nice Flo,
• 6 вспышек - Nice Flor-S (FloR-E, VR, ONE ON, INTI),
• 7 вспышек - Nice Smilo,
• 8 вспышек – формат PT-2240, РТ-2262 (в т.ч. GSN статич.код).

7. Только при копировании DoorHan: если продолжать удерживать кнопку ещё 5 секунд – световой индикатор кратко моргнёт 3 раза – это означает переход в «избыточный режим копирования DoorHan». В таком режиме копия пульта будет работать в том числе с редкими моделями приёмников DoorHan, к примеру – с платой «PCB-SW». В данном режиме для срабатывания автоматики кнопку на «ULTRA-10» нужно удерживать около 3 секунд. Используйте этот режим если обычный режим копирования DoorHan не работает или работает нестабильно.

8. Итог: Одна кнопка исходного пульта скопирована на «ULTRA-10» (на одну кнопку или на сочетание двух кнопок). Для остальных нужных кнопок исходного пульта можно повторить вышеуказанные действия.

9. Если хотя бы один пункт этой инструкции не выполняется – повторите всё сначала. Если копирование не получается – скорее всего исходный пульт не поддерживается «ULTRA-10».

Примечания:

1. С работающего «ULTRA-10» (как и с оригинального пульта) также можно сделать копию на другой такой же «ULTRA-10», при этом количество копий не ограничено. Все копии на базе «ULTRA-10» будут работать, никак не мешая друг другу.
2. Алгоритм копирования производит множественную проверку принятого сигнала, что гарантирует правильное копирование с первого раза. Признак правильного копирования – если световой индикатор в конце загорится на ~ 2 секунды (ждать вспышек индикации скопированной системы не обязательно, но может быть полезно для информации).
3. Если при копировании в конце процесса световой индикатор на «ULTRA-10» не загорелся на 2 секунды, а начал часто бесконечно моргать – это признак неисправности – повторите процесс копирования с начала. Если эта ошибка повторяется – «ULTRA-10» подлежит бесплатной замене по гарантии производителя. Обратитесь к продавцу «ULTRA-10».
4. Важно! В процессе эксплуатации «ULTRA-10» для автоматики DoorHan, произведенной после 2013 года, используемую кнопку нужно удерживать примерно 2 секунды или менее (до срабатывания автоматики или пока на «ULTRA-10» не погаснет световой индикатор).При этом если не дождаться срабатывания автоматики и отпустить кнопку на «ULTRA-10» (в течение этого интервала в 2 секунды), то исходный оригинальный пульт DoorHan временно может не работать до следующего удачного срабатывания автоматики от любого «ULTRA-10», на который была сделана копия с этого оригинального пульта. Для остальных поддерживаемых систем такой особенности нет.
5. Режим «копировщик» не работает с платой управления «DoorHan CV01», используйте для «CV01» режим «замены оригинала».
6. Есть дополнительный «скоростной» способ копирования: нажмите и удерживайте на действующем пульте рабочую кнопку (которую требуется скопировать) и приложите «корпус к корпусу» к «ULTRA-10», не отпуская кнопку на действующем пульте – нажмите нужную кнопку (или сочетание кнопок) на «ULTRA-10». При этом если «ULTRA-10» сразу поймал сигнал – он сразу скопирует его на выбранную кнопку или сочетания кнопок (световой индикатор загорится на 2 секунды) и так же покажет вспышками тип распознанного кода. Данный способ быстрее, но рекомендуется только если «приём» от исходного пульта хороший, т.к. если приём слабый - «ULTRA-10» не будет ждать сигнал дальше, а сразу начнёт выдачу своего кода текущей системы от нажатых кнопок.

Эксплуатация:

1. Нажмите на нужную кнопку (или сочетание из двух кнопок) на «ULTRA-10» и дождитесь срабатывания автоматики или погасания светового индикатора. Для автоматики DoorHan в режиме «копировщик» кнопку обычно придётся удерживать ~ 2 сек (особенность алгоритма копирования для DoorHan), всё остальная автоматика (и DoorHan в режиме «замены оригинала») срабатывает почти сразу после нажатия.
2. Кнопку (или сочетание кнопок) в режиме «копировщика» обычно приходится удержать чуть дольше, чем в режиме «замены оригинала».
3. Дальность действия пульта в режиме «копировщика» меньше, чем в режиме «замены оригинала».
4. Если дальность действия «ULTRA-10» уменьшилась – проверьте элемент питания (батарею).

Выбор системы в режиме «замена оригинала» и копирование можно производить сколько угодно раз. Скопированный или выбранный код хранится в энергонезависимой памяти «ULTRA-10» не менее 10 лет и сохраняется при замене источника питания (батареи).
