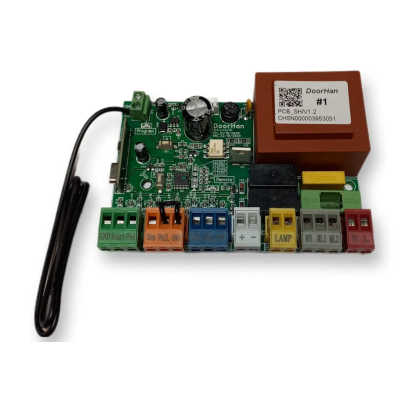

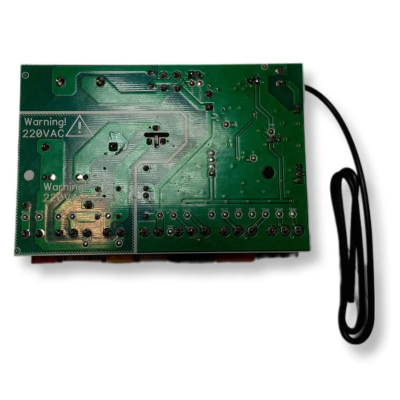

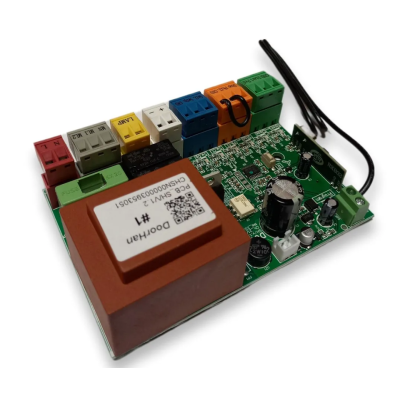

Плата управления предназначена для управления приводами на 220 В, серии SHAFT:
- Shaft 20, Shaft 30, Shaft 50.
- В плату управления интегрирован радиоприемник на 60 пультов, работающий на частоте 433,92 МГц.
Простое программирование
- Поддерживает 5 режимов работы с возможностью изменения логики работы путем нажатия всего одной кнопки.
- Плата оборудована дополнительным предохранителем для предотвращения выхода из строя при заклинивании ворот или перекосе фаз и цветными клеммами для удобства монтажа электропроводки.
- Светодиодная индикация на плате позволяет визуально контролировать состояние устройств управления, безопасности, концевых выключателей и режимов работы.
Функция автозакрытия
- Данная функция автоматически закрывает ворота через установленный промежуток времени.
- Возможность регулировки времени автоматического закрывания в интервале от 5 секунд до 5 минут.
Защитное покрытие
- Для защиты от влаги поверхность платы покрыта лаком.
Doorhan PCB-SH - это специализированное устройство, предназначенное для управления приводами секционных ворот ДорХан . Эта плата обеспечивает надежное и удобное управление воротами, позволяя открывать и закрывать их с помощью пульта дистанционного управления или других устройств.
Также плата PCB-SH позволяет подключить, как на прямую, так и через промежуточное реле следующее дополнительное оборудование и аксессуары:
- Сигнальную лампу DOORHAN LAMP или LAMP-PRO
- Сигнальную сирену DOORHAN SIRENA
- Посты управления BUTTON2K и BUTTON3
- Кнопку аварийной остановки DOORHAN STOP
- Фотоэлементы безопасности DOORHAN PHOTOCELL (как проводные серии N, так и беспроводные серий W и PRO)
- Ключ-кнопки KEYSWITCH-N или SWK
- Кодовые панели KEYCODE (антивандальное исполнение) и KEYPAD
- Внешние радиоприемники DOORHAN DHRE -1/2
- Модуль открытия ворот с телефона DOORHAN GSM
- Модуль открытия ворот по Wi-Fi DOORHAN SMARTCONTROL-2

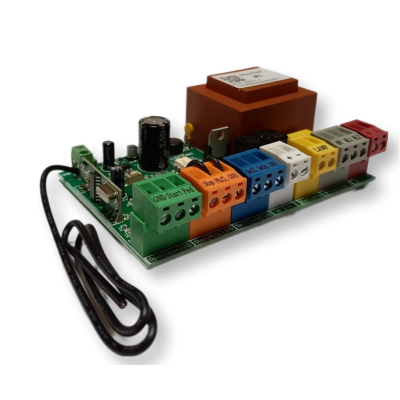

Основные разъемы:
- клеммник ХP1 (N, L) питание платы
- клеммник ХP2 (N, L1, L2) питание мотора
- клеммник XP6 (LAMP) подключение сигнальной лампы ~220 В
- клеммник ХP8 (+, -) питание аксессуаров
- клеммник ХP3 (SW CL, SW OP, COM) концевые выключатели
- клеммник ХP7 (STOP, PH CL, COM) устройства безопасности
- клеммник ХP9 (OPEN, CLOSE, COM) устройства управления
- PCB-SH плата управления - 1 шт.
- Инструкция - 1 шт.
- управление воротами
- промышленное
- для секционных ворот
- 433,92 МГц
- 220 В
- привод SAFT 20
- привод SAFT 30
- привод SAFT 50
Очистка памяти приемника
После включения питания нажмите и удерживайте кнопку записи пультов «R» нажатой примерно 20 сек., по истечении этого времени индикатор «Remote» включится на 1 сек., что означает успешное удаление всех записанных в память пультов.
Запись пультов в приемник
Для записи пульта нажмите и удерживайте в течение 3 сек. кнопку «R». Индикатор «Remote» загорится постоянным красным цветом. Отпустите кнопку «R». Выберите на пульте дистанционного управления кнопку, которой впоследствии будете управлять работой привода. Нажмите два раза на выбранную кнопку, индикатор «Remote» мигнет один раз в подтверждение записи кода пульта в приемник.
Примечание: при переполнении памяти индикатор «Remote» мигнет три раза (максимальное количество пультов в памяти приемника — 60). Для записи нескольких пультов повторите процедуру записи для каждого пульта.
Удаление одного пульта из памяти приемника
Для удаления одного конкретного пульта нажмите и удерживайте кнопку «R» примерно 13 сек., отпустите ее, когда индикатор «Remote» начнет моргать. Затем нажмите два раза записанную кнопку пульта, который собираетесь удалить из памяти приемника. Индикатор «Remote» выключится.
Примечание: для удаления нескольких пультов повторите процедуру для каждого пульта.
Удаленное программирование пультов
- Пункты 1–4 необходимо выполнить в пятисекундном интервале:
- Нажмите и удерживайте кнопку 2 запрограммированного пульта.
- Не отпуская нажатую кнопку 2, нажмите и удерживайте кнопку 1.
- Отпустите зажатые кнопки.
- Нажмите запрограммированную кнопку пульта — приемник войдет в режим программирования пультов (индикатор «Remote» загорится постоянным светом).
- На новом пульте управления дважды нажмите на кнопку, которой впоследствии будете управлять работой привода. Индикатор «Remote» мигнет один раз в подтверждение записи кода пульта в приемник.
Примечание: программирование пультов необходимо выполнять в радиусе действия приемника платы управления электроприводом. Номер кнопки можно определить по точкам на корпусе пульта.
Отключение удаленного программирования пультов
Если функция включена, то при подаче питания на плату происходит кратковременное включение и выключение индикатора «Remote». Если функция выключена, то при подаче питания на плату индикатор «Remote» не включается. Для отключения/включения функции нажмите и удерживайте кнопку «R», затем, не отпуская кнопку, подайте напряжение питания на плату.
