Комплект автоматики ALUTECH для промышленных секционных ворот TR-5024-230KIT
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание комплекта привода с кодом 650000002
Комплект электропривода TR-5024-230KIT от производителя Alutech послужит хорошим решением при необходимости автоматизации Ваших промышленных ворот.
Особенности и преимущества
Функциональность и удобство эксплуатации
- Возможность управления освещением дворовой территории при помощи пульта, а также отключение освещения по таймеру(для блоков управления TR-01);

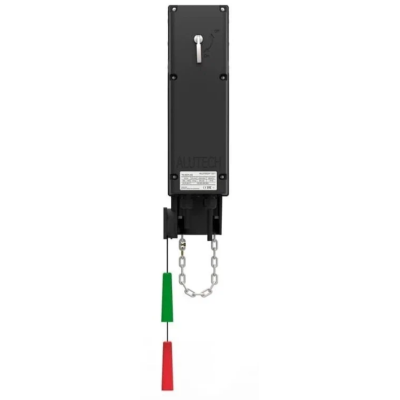

- Возможность ручной разблокировки привода, блокировка включения привода в разблокированном состоянии;

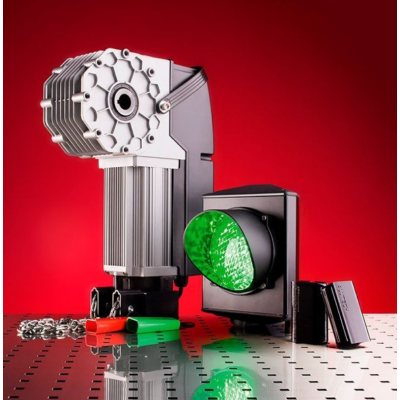

- Возможность организации одно- (для блоков CUID) и двустороннего светофорного (для блоков TR-01) регулирования;
- Возможность настройки промежуточного положения ворот(для блоков управления TR-01);
- Блокировка включения привода при использовании цепного редуктора (для блоков управления TR-01);
- Блокирование работы электродвигателя при помощи ключа(для блоков управления TR-01)
- Возможность отключения элементов безопасности вблизи пола(для блоков управления TR-01).
Надежность и долговечность
- Работоспособность в широком диапазоне напряжения: 160 — 270В;
- Надежный цепной редуктор подъема ворот без ограничений по интенсивности использования;
- Защита привода от перегрева при превышении установленной интенсивности работы.
Безопасность эксплуатации

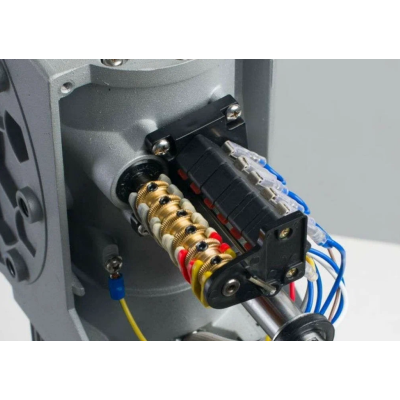

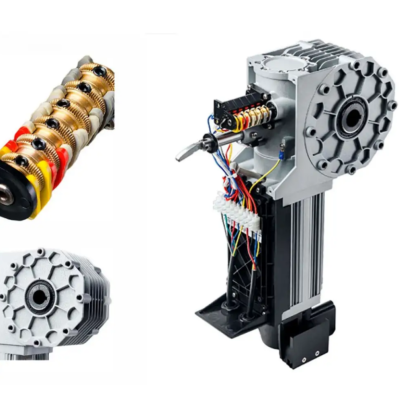

- Дублирующие концевые выключатели конечных положений для дополнительной гарантии остановки ворот в заданном положении;
- Возможность подключения фотоэлементов (на открытие и закрытие), оптосенсоров, фотолинейки, радара, сигнальной лампы.
Простой ввод в эксплуатацию
- Простой интуитивно понятный интерфейс настройки: пошаговая настройка с помощью дисплея;
- Простой и удобный режим настройки и удаления пультов.
Широкие возможности применения
- Класс защиты корпуса IP65 позволяет использовать приводы в помещениях с высокой влажностью;
- Возможность монтажа привода под углами 0, 45, 90 градусов.
В состав комплекта комплекта привода с кодом 650000002 входит

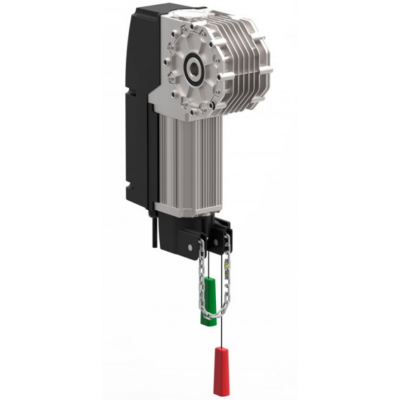

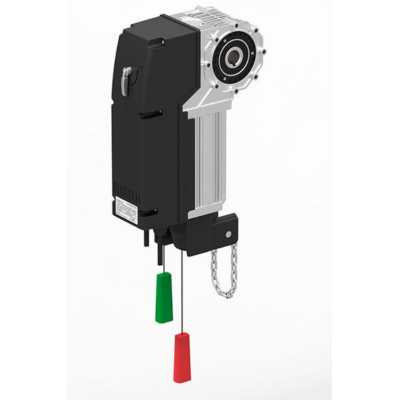

- Привод - 1 шт.
- Шпонка 6,3×6,3×100 для полнотелого вала - 1 шт.

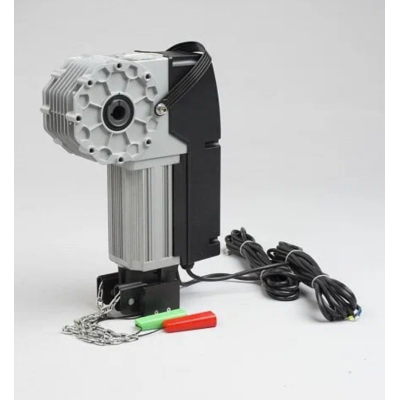

- Кабель подключения выключателей 6×0,5 мм² - 6 м.
- Шпонка 6,3×9,5×100 для пустотелого вала - 1 шт.
- Кабель подключения электродвигателя 4G1 мм² - 6 м.
- Шнурок удлинительный с зеленой рукояткой - 4 м.
- Цепь в мешке - 9 м.
- Шнурок удлинительный с красной рукояткой - 4 м.
- Кронштейн монтажный - 1 шт.
- Кронштейн - 2 шт.
- Винт - 4 шт.
- Ключ регулировки кулачков - 1 шт.
- Шайба плоская - 4 шт.
- Инструкция для удлинительных шнурков - 1 шт.
- Шайба пружинная - 4 шт.
- Табличка информационная - 1 шт..
- Кольцо стопорное - 2 шт.
- Руководство по монтажу и эксплуатации - 1 шт.
- Винт стопорного кольца - 2 шт.
- Блок управления - 1 шт.
Характеристики комплекта привода с кодом 650000002
Монтаж и соединения
Монтаж:
- на вал
Особенности
Встроенное радиоуправление:
есть
Отдельный (выносной) корпус блока управления:
да
Память
Максимальное количество пультов:
60
Применение
Назначение:
- для автоматизации секционных ворот
- открытие ворот
Область применения:
- промышленное
Применяется:
- для секционных ворот
Размеры и вес
Диаметр вала:
- 25,4 мм
Длина цепи:
9
п/м
Максимальная площадь ворот:
- 18 м²
Максимальный вес ворот:
260
кг
Технические характеристики
Вращающий момент:
50
Нм
Интенсивность работы:
25
%
Класс защиты:
I
Макс. непрерывное время работы:
10
мин.
Максимально оборотов:
17
Передаточное отношение:
- 58:1
Рабочая частота:
- 433,92 МГц
Скорость вращения вала:
24
об/мин
Степень защиты
:
Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.
- IP 65
Тепловая защита двигателя:
120
ºС
Тип концевого выключателя:
- механический
Тип редуктора:
электромеханический
Упаковка и фасовка
Упаковка:
коробка
Условия эксплуатации
Температурный диапазон:
- -20...+50 °С
Электрические характеристики
Напряжение питания:
- 230 В
Потребляемая мощность:
670
Вт
Потребляемый ток:
3
А
Частота тока:
50
Гц.
Прочее
Модель привода:
- TR-5024-230
Совместимость:
- блок управления CUID-400N
Тип привода:
- осевой

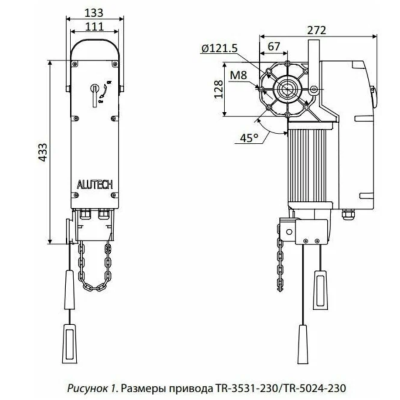

Габаритные размеры и вес
Глубина:
272
мм
Ширина:
133
мм
Высота:
433
мм
Вес:
18,000
кг
Вес с упаковкой:
20,500
кг
