Описание комплекта привода с кодом 650000003

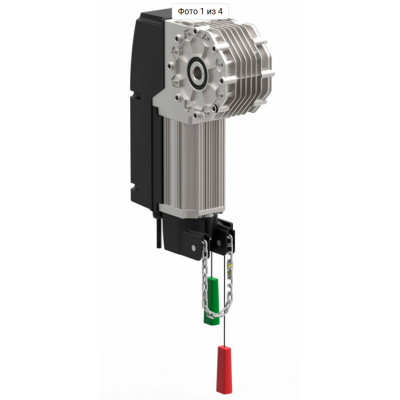

Alutech TR‑5024‑400KIT — комплект для автоматизации промышленных секционных ворот до 18 м² и 260 кг. Это надёжное и функциональное решение для объектов с интенсивной эксплуатацией.
Функциональность и удобство
- Управление освещением территории с пульта, отключение по таймеру (TR‑01).

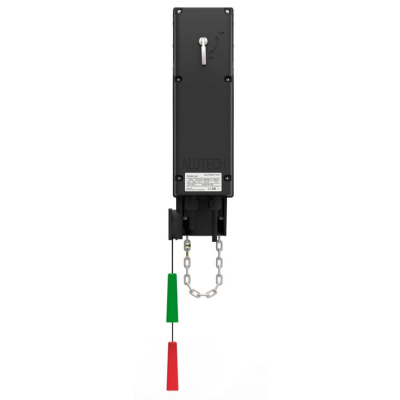

- Ручная разблокировка с защитой от включения в разблокированном состоянии.
- Одно- и двустороннее светофорное регулирование (для CUID и TR‑01).
- Настройка промежуточного положения ворот (TR‑01).
- Блокировка привода при работе с цепным редуктором (TR‑01).
- Отключение элементов безопасности вблизи пола (TR‑01).
- Работа при напряжении от 160 до 270 В.
- Надёжный цепной редуктор, допускающий непрерывную работу.
- Тепловая защита электропривода от перегрузки.
Безопасность эксплуатации
- Дублирующие концевые выключатели конечных положений.
- Подключение фотоэлементов, оптосенсоров, фотолинеек, радара, сигнальной лампы.
Простой ввод в эксплуатацию
- Интуитивный интерфейс с дисплеем и пошаговой настройкой.
- Быстрая привязка и удаление пультов дистанционного управления.
Широкие возможности применения
- Класс защиты IP65 — можно использовать во влажных помещениях.
- Интенсивный режим работы до 60% (S3).
- Монтаж под углом 0°, 45°, 90°.
Комплект Alutech TR‑5024‑400KIT — оптимальное решение для автоматизации промышленных ворот на складах, производстве и в сервисных зонах.

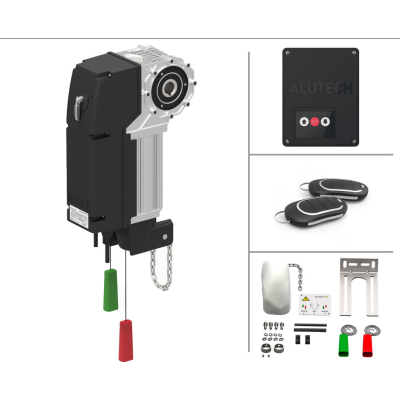

В состав комплекта комплекта привода с кодом 650000003 входит
- Привод - 1 шт.
- Шпонка 6,3×6,3×100 для полнотелого вала - 1 шт.
- Кабель подключения выключателей 6×0,5 мм² - 6 м.
- Шпонка 6,3×9,5×100 для пустотелого вала - 1 шт.
- Кабель подключения электродвигателя 4G1 мм² - 6 м.
- Шнурок удлинительный с зеленой рукояткой - 4 м.
- Цепь в мешке - 9 м.
- Шнурок удлинительный с красной рукояткой - 4 м.
- Кронштейн монтажный - 1 шт.
- Кронштейн - 2 шт.
- Винт - 4 шт.
- Ключ регулировки кулачков - 1 шт.
- Шайба плоская - 4 шт.
- Инструкция для удлинительных шнурков - 1 шт.
- Шайба пружинная - 4 шт.
- Табличка информационная - 1 шт..
- Кольцо стопорное - 2 шт.
- Руководство по монтажу и эксплуатации - 1 шт.
- Винт стопорного кольца - 2 шт.
- Блок управления - 1 шт.
Характеристики комплекта привода с кодом 650000003
Монтаж и соединения
Монтаж:
- на вал
Особенности
Встроенное радиоуправление:
есть
Отдельный (выносной) корпус блока управления:
да
Память
Максимальное количество пультов:
60
Применение
Назначение:
- для автоматизации секционных ворот
- открытие ворот
Область применения:
- промышленное
Применяется:
- для секционных ворот
Размеры и вес
Диаметр вала:
- 25,4 мм
Длина цепи:
9
п/м
Максимальная площадь ворот:
- 18 м²
Максимальный вес ворот:
260
кг
Технические характеристики
Вращающий момент:
50
Нм
Интенсивность работы:
60
%
Класс защиты:
I
Макс. непрерывное время работы:
15
мин.
Максимально оборотов:
17
Передаточное отношение:
- 58:1
Рабочая частота:
- 433,92 МГц
Скорость вращения вала:
24
об/мин
Степень защиты
:
Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.
- IP 65
Тепловая защита двигателя:
120
ºС
Тип концевого выключателя:
- механический
Тип редуктора:
электромеханический
Упаковка и фасовка
Упаковка:
коробка
Условия эксплуатации
Температурный диапазон:
- -20...+50 °С
Электрические характеристики
Напряжение питания:
- 400 В
Потребляемая мощность:
440
Вт
Потребляемый ток:
1,1
А
Частота тока:
50
Гц.
Прочее
Модель привода:
- TR-5024-400
Совместимость:
- блок управления CUID-400N
Тип привода:
- осевой
Габаритные размеры и вес
Глубина:
272
мм
Ширина:
133
мм
Высота:
433
мм
Вес:
18,000
кг
Вес с упаковкой:
20,500
кг
