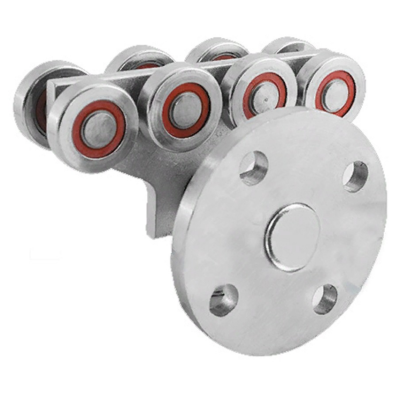

Ролтэк 005 опора роликовая с боковым креплением ЭКО

Опора с боковым креплением ЭКО используется в воротных системах с направляющей ЭКО (код 011). Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот. Использование опоры с боковым креплением позволяет монтировать небольшие откатные ворота (до 350 кг) без закладки фундамента на существующие конструкции (здания, ограждения). В конструкции опоры предусмотрена возможность регулировки положения плиты с роликами в двух направлениях, что облегчает монтаж и настройку в процессе эксплуатации ворот.

Во время работы ворот на соединение опоры со стеной здания (ограждения) действуют высокие нагрузки — поэтому рекомендуется устанавливать опоры на прочные конструкции.

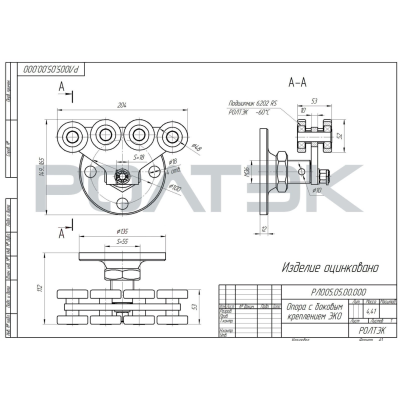

Особенности конструкции опор с боковым креплением ЭКО

В опорах используются усиленные подшипники 6202.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Рекомендуемая нагрузка на опору с боковым креплением ЭКО:

• F1 maх = 550 кг
• F2 max = 350 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.
