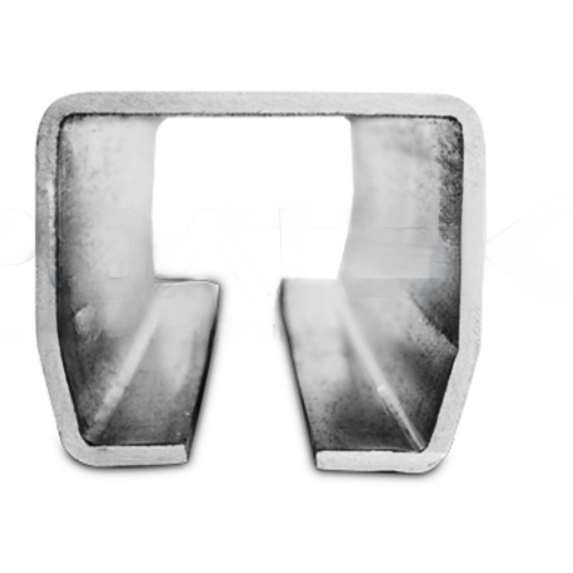

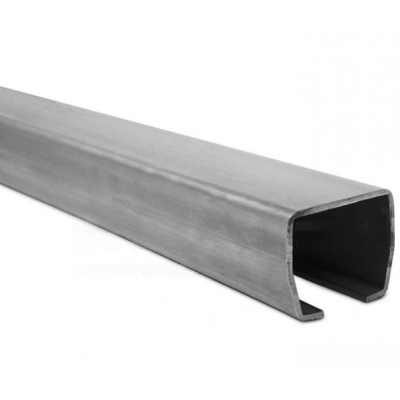

Ролтэк 011.6 рельс направляющий ЭКО 6 метров, неоцинкованный

Направляющая является наиболее ответственным элементом в конструкции откатных самонесущих и подвесных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры (код 003, код 005). При изготовлении откатных самонесущих ворот створку необходимо делать максимально достаточно жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая ЭКО/RC59 (код 011) также может использоваться в конструкции подвесных ворот.

Направляющие ЭКО/RC59 изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства.

Выбранная РОЛТЭК марка стали применяется при производстве изделий с высокими требованиями к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

Особенности направляющих ЭКО

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

• прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
• закручивание направляющей не более 0,5°/м

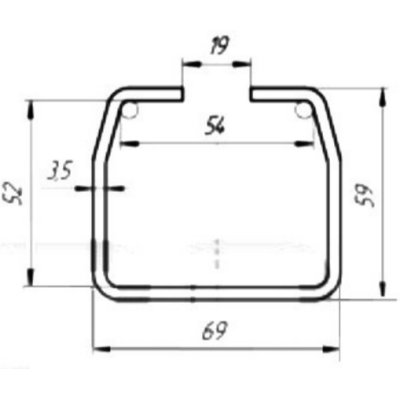

• остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.
