Блок управления для распашных ворот COMUNELLO QUAD-24V-M2
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе

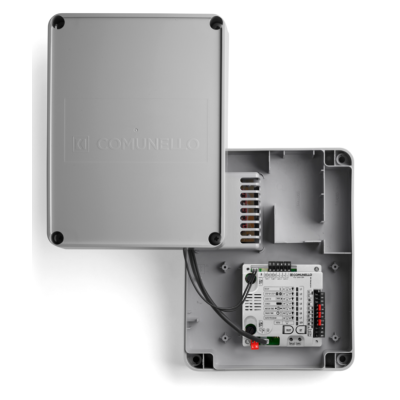

COMUNELLO QUAD-24V-M2 - это плата управления QUAD-24V-M2 в специальном корпусе для линейных автоматических приводов COMUNELLO серии ABACUS работающих от напряжения 24В.
Корпус блока управления имеет герметичный, ударопрочный корпус с защитой от попадания влаги (IP54).
Плата управления имеет 4 режима работы и оборудована светодиодами для индикации работы автоматики.
Плата позволяет управлять как основными, так и дополнительными функциями воротной автоматики (выбор режима работы, задержка начала движения, плавный пуск и остановка, замедление и время работы, электромеханический замок - автоматическое открытие при старте привода, фототест - движение только после проверки устройств безопасности, многоквартирный дом - во время открытия или во время паузы не воспринимаются команды с других пультов).
На плате управления расположена радиоплата, работающая на частоте 433,92 МГц, поддерживающая динамическое и статическое кодирование, позволяющая хранить в памяти до 120 пультов передатчиков COMUNELLO.
- Блок управления приводом для распашных ворот
- Инструкция
- управление воротами
- бытовое
- промышленное
- для распашных ворот
- динамический код
- статический код
- внешняя антенна
- сигнальная лампа
- фотоэлементы
- привода серии ABACUS работающих от напряжения 24В
Запись пультов:
Нажатием кнопки SELECT на плате управления добейтесь мигания светодиода L3. Нажмите 1 раз SET, светодиод изменит мигание (1 короткое мигание), указывая на то, что блок готов запомнить кнопку пульта для управления открытием/закрытием. Нажмите выбранную кнопку пульта радиоуправления, светодиод L3 будет гореть непрерывно, указывая на завершение записи кнопки пульта.
Для запоминания кода (кнопки пульта) для частичного открытия одной створки, нажатием кнопки SELECT добейтесь мигания светодиода L3. Нажмите 2 раза подряд SET, светодиод изменит собственное мигание (2 короткое мигания), указывая на то, что блок готов запомнить кнопку пульта для управления частичным открытием. Нажмите выбранную кнопку пульта радиоуправления, светодиод L3 будет гореть непрерывно, указывая на завершение записи кнопки пульта.
В случае если все 120 кодов (пультов) радиоуправления были внесены в память, повторив операцию записи, все светодиоды настройки начнут мигать, сигнализируя, что дополнительные внесения в память невозможны.
Правило первого внесенного в память пульта: Если первый записанный пульт радиоуправления имеет динамический код, то приемник примет затем только пульты с динамическим кодом. Если первый пульт радиоуправления, внесенный в память, имеет постоянный код, то приемник будет принимать в последствии как пульты радиоуправления с постоянным кодом, так и с динамическим кодом, контролируя у последних только постоянную часть.
Удаление пультов:
Нажатием кнопки SELECT добейтесь мигания светодиода L3, затем кнопкой SET (1 или 2 нажатия) добейтесь мигания светодиода L3 (основное управление или частичное открытие). Далее нажать и держать кнопку SET более 5 секунд. В конце светодиод L3 погаснет на 2 секунды, и процедура удаления будет завершена.
Если будут удалены все коды, как основного управления, так и частичного открытия, светодиод L3 не будет гореть в режиме ожидания.
Если в памяти останутся только коды частичного открытия, светодиод L3 будет мигать по-другому (4 коротких мигания) в режиме ожидания.
