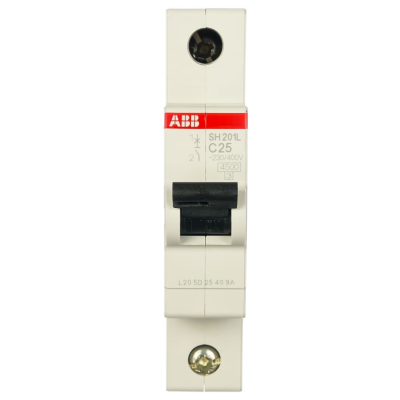

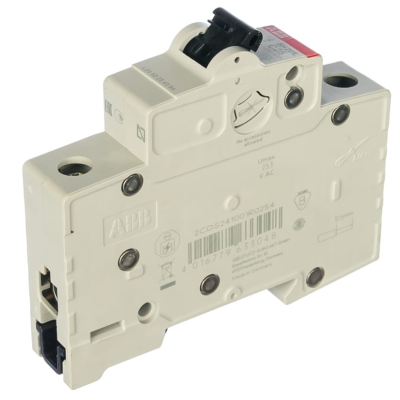

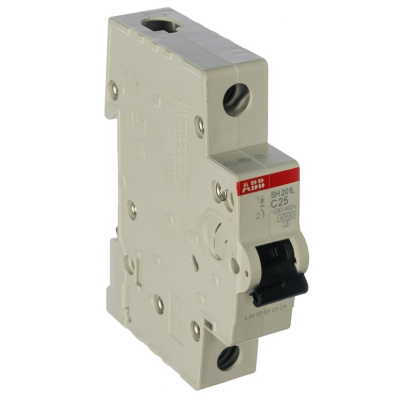

SH201L C25 автоматический выключатель 1-полюсный, 25А, 4.5кА (хар-ка C) ABB
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание Выключатель с кодом 2120
Миниатюрные автоматические выключатели Compact Home SH200L предназначены для ограничения тока.
Они имеют два различных механизма отключения: механизм замедленного теплового отключения для защиты от перегрузки и электромеханический механизм отключения для защиты от короткого замыкания.
Они доступны с различными характеристиками (B, C), конфигурациями (1P, 1P+ N, 2P, 3P, 3P+N, 4P), отключающей способностью (до 4,5 кА при 230/400 В переменного тока) и номинальным током (до 40 А).
Все MCB из линейки продукции SH200L соответствуют стандарту IEC / EN 60898-1, что позволяет использовать их в жилых помещениях.
В состав комплекта Выключатель с кодом 2120 входит
- Автоматический выключатель SH201L C20 - 1 шт.
- Паспорт - 1 шт.
Характеристики Выключатель с кодом 2120
Серия:
- SH200
Страна производитель:
Германия
Страна бренда:
Швеция
Применение
Применяется:
- для сборки электрических щитов
Технические характеристики
Индикация положения контакта:
вкл/выкл
Испытательное напряжение диэлектрика:
50/60 Гц, 1 мин: 2 кВ
Категория перенапряжения:
III
Класс энергопотребления:
3
Количество защищенных полюсов:
1
Количество полюсов:
1
Маркировка привода:
ввод -вывод
Материал корпуса:
группа изоляции II, RAL 7035
Материал привода:
группа изоляции II, черная, Герметичная
Механическая износостойкость:
20000 циклов
Монтаж:
- DIN
Монтажное положение:
любое
Номинальное импульсное выдерживаемое напряжение (Uimp):
- 4 кВ
- на уровне моря 6,2 кВ
- при 2000 м 5 кВ
Номинальное напряжение:
230
В
Номинальное напряжение изоляции (Ui):
440
В
Номинальный ток:
- 25 А
Номинальный условный ток короткого замыкания (Inc):
5
кА
Отключающая способность:
4,5
кА
Подключение к источнику питания:
произвольный
Потеря мощности:
3.2 W при номинальных рабочих условиях на полюс приходится 3,2 Вт
Рабочая температура:
-25...+55
°С
Рабочее напряжение:
- максимальное (включая допуск) переменного тока 253 В
- минимум переменного тока 12 В
Рекомендуемая отвертка:
pozidriv 2
Рекомендуемый момент затяжки:
2
Нм
Соединительная способность:
- гибкий 0,75 ... 16 мм
- гибкий с наконечником 0,75 ... 16 мм
- жесткость 0,75 ... 25 мм
- многожильный 0,75 ... 25 мм
- проводник 25/25 мм
Стандарты:
IEC /EN 60898-1
Степень защиты:
- IP 20
Тип винтовой клеммы:
клеммная клемма
Тип привода:
переключатель
Характеристика срабатывания:
С
Электрическая выносливость:
20000 циклов переменного тока
Электрическое подключение:
винтовые клеммы
Габаритные размеры и вес
Глубина:
69
мм
Ширина:
17,5
мм
Высота:
85
мм
Вес:
0,125
кг
